前言
最近很喜欢用 ESP32-S3-Zero 这个开发板，尺寸跟 ESP32-S3 模块差不多，但是直接集成了 USB Type-C 接口以及相关外围电路，在 DIY 的时候就很方便了。
但是在做 USB HID 设备的时候就发现一个问题：一旦启用了 USB 设备功能，原来通过 USB/JTAG 直接一键烧录的方式就失效了。

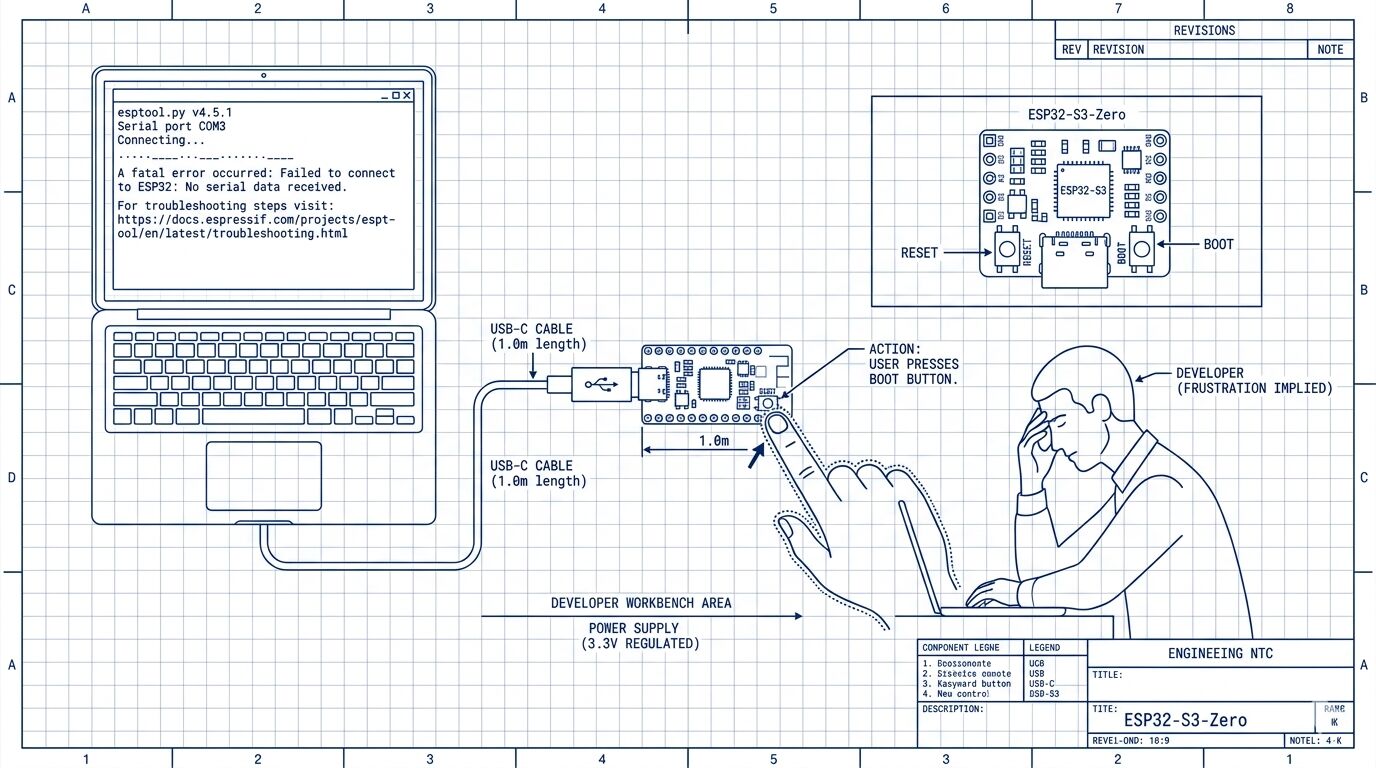

这在调试固件的时候就很麻烦了，每次想烧录固件都得手动按住板子上的 BOOT 按钮，再按 RESET 按钮，才能进下载模式。改一行代码试一下效果，就得按一次 BOOT，开发体验可以说是相当差了。
所以就得想办法：只有一个 USB 口的情况下，怎么让 USB Device 功能和一键烧录共存？
问题分析

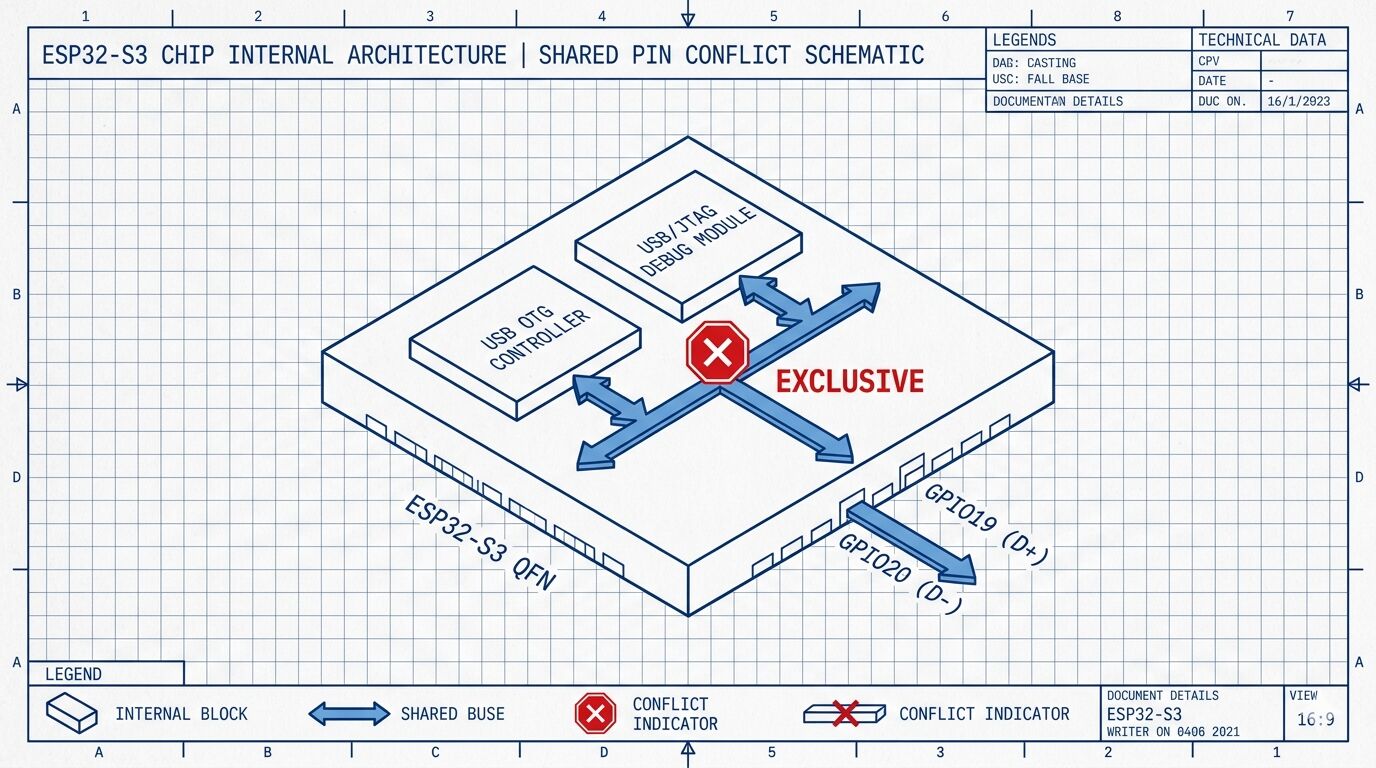

ESP32-S3 芯片内置了两个跟 USB 相关的模块：一个是 USB OTG 控制器（用于实现 USB Device/Host 功能），另一个是内置的 USB/JTAG 串行调试模块（用于烧录和调试）。但关键在于，它们共享同一组 USB D+/D- 物理引脚（GPIO19/GPIO20）。这两个功能是互斥的，同一时刻只能有一个占用 USB 总线。
芯片默认把这组引脚映射给 USB/JTAG 调试模块，所以开箱状态下通过 USB 就能直接烧录和看日志。但一旦固件里启用了 USB OTG 控制器（比如做 USB HID 设备），引脚就被 OTG 接管了，内置的调试模块自然就没法工作了。PlatformIO 找不到 JTAG 端口，烧录直接失败。
如果板子上有额外的 UART 口，还可以走 UART 烧录。但像 ESP32-S3-Zero 这种只有一个 USB 口的板子，就只剩手动按 BOOT 按钮上电这一条路了——每次烧录都来一遍，实在太麻烦了。
方案思路
在动手之前，我先用 AI 研究了一下现有的烧录触发机制。原生 USB/JTAG 模式下，esptool 走的是 JTAG 专有的 reset 协议，跟我们的场景不同。但在研究过程中发现了一个有意思的东西，esptool.py 日志中会有一个 1200bps 通信过程，搜索了一下发现，原来Arduino 生态里有一个 1200bps touch 的约定——以 1200bps 波特率打开串口再关闭，就能触发设备重启进入 bootloader。这个机制最早来自 Arduino Leonardo，后来很多支持 USB 的开发板都沿用了这个惯例。
关键是，Arduino ESP32 框架的 USBCDC 类正好支持这个机制。那思路就很清楚了：在开启 USB HID 设备的同时，再自己开一个 CDC 串口，复用 1200bps touch 来触发重启进 bootloader。
固件端实现起来相当简单，只需要通过 USBCDC 类启用 USB CDC（虚拟串口）功能，然后调用 enableReboot(true) 来启用 1200bps touch 能力，这样当外部以 1200bps 波特率连接这个串口时，固件会自动重启进入 bootloader 模式。
不过还有一个问题：使用 USB HID 时，设备在电脑上注册的串口名称跟进入 bootloader 后的不一样。应用模式下是自定义 VID/PID 对应的 CDC 串口，重启进 bootloader 后变成了 Espressif 的下载端口，名字完全不同。PlatformIO 默认不知道该连哪个，所以还需要一个 pre-upload 脚本来自动处理这个切换：找到应用 CDC 端口 → 1200bps touch → 等待 bootloader 端口出现 → 把正确的端口告诉 esptool。

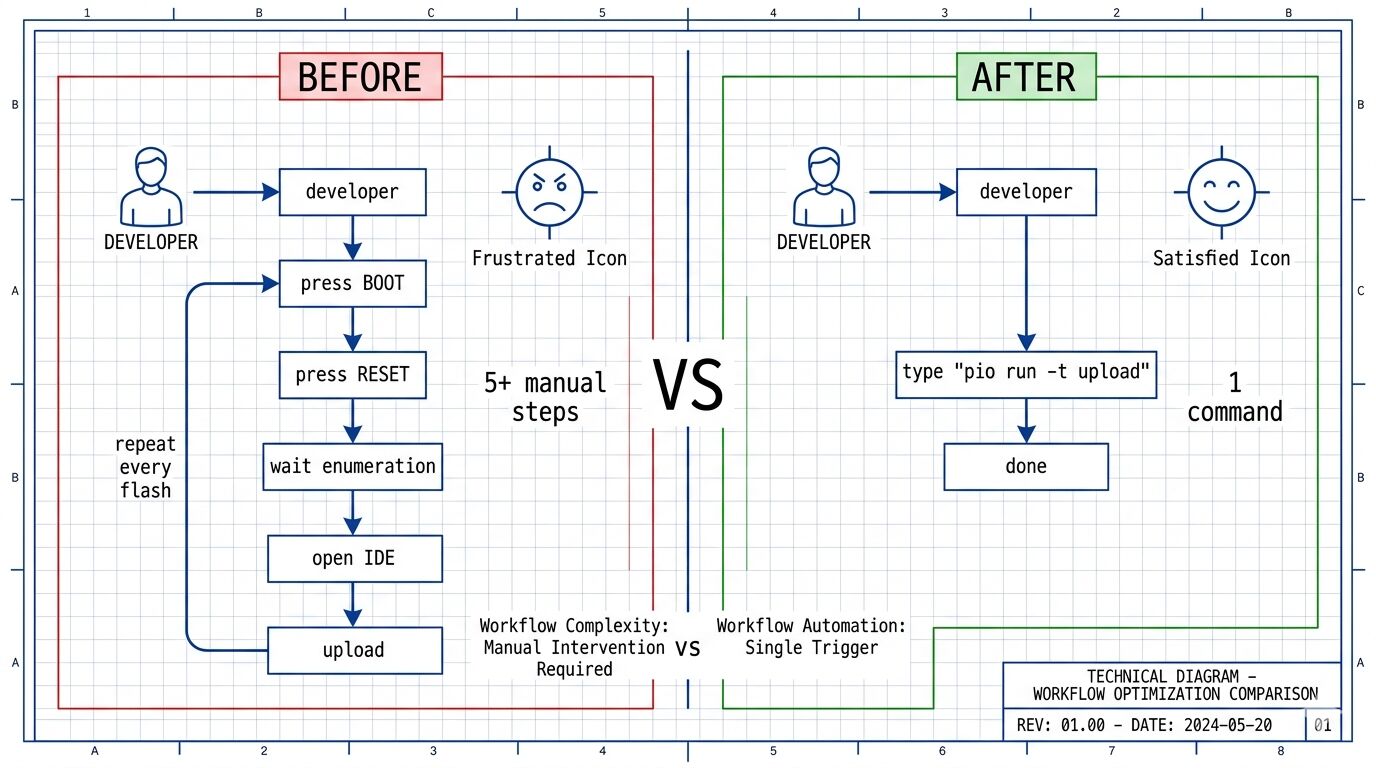

最终效果就是 pio run -t upload 一键完成，不用手动按任何按钮，跟没用 USB Device 之前一样丝滑。
固件代码实现
固件端要做的事情不多，就是在原有 USB HID 的基础上，加一个 CDC 接口，组成 USB 复合设备：
#include "USB.h"
#include "USBCDC.h"
USBCDC cdc;
void setup() {
cdc.enableReboot(true);
cdc.begin(115200);
// ... USB HID 初始化
USB.begin();
}这里最关键的就是 enableReboot(true) 这一行。它的作用是：当检测到外部以 1200bps 波特率连接这个 CDC 串口时，自动调用 esp_restart() 重启进入 bootloader 模式。烧录工具正是利用这个机制来触发下载模式的。
另外，这个 CDC 串口也可以用来当作普通串口使用，我就用 AI 实现了一个 REPL 交互能力，可以调调参数什么的。

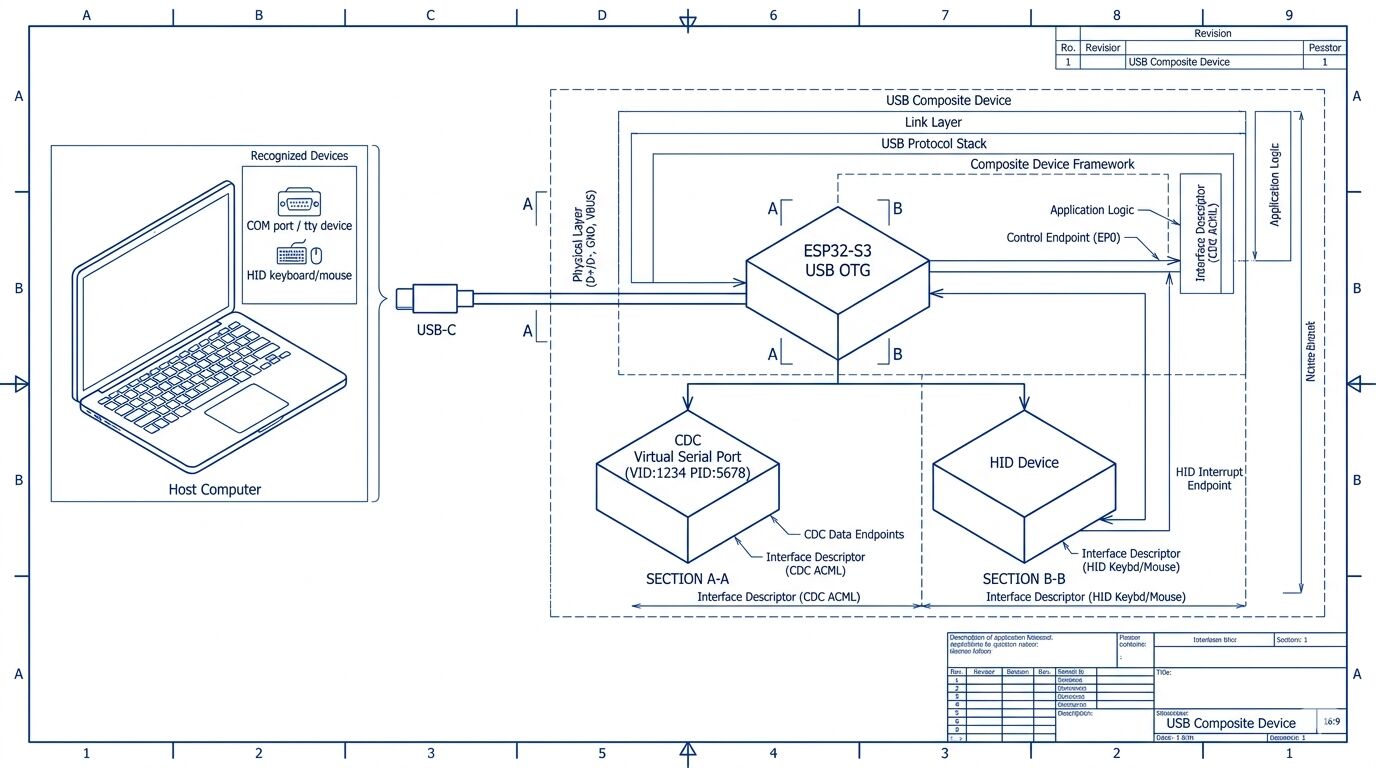

还有一点值得一提：CDC 和 HID 是作为 USB 复合设备共存的，系统会同时识别出一个串口设备和一个 HID 设备，互不影响。
PlatformIO 端配置 + 上传脚本
固件端准备好了，接下来就是让 PlatformIO 在每次 upload 的时候自动完成"找端口 → 触发重启 → 等 bootloader → 烧录"这一整套流程。
platformio.ini 配置
先看 platformio.ini 里需要加什么：
[env:esp32s3]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
extra_scripts = pre:scripts/native_usb_upload.py
build_flags =
-DAPP_USB_VID=0x1234
-DAPP_USB_PID=0x5678几个要点：
extra_scripts = pre:scripts/native_usb_upload.py——pre:前缀表示这个脚本在 upload 动作之前执行。脚本的职责就是找到正确的端口并把芯片切到 bootloader 模式，然后再交给 esptool 去烧录。build_flags里的-DAPP_USB_VID和-DAPP_USB_PID要和固件里实际用的 VID/PID 一致。上面的0x1234/0x5678只是占位，换成实际固件中使用的值。上传脚本会从这里读取 VID/PID 来匹配串口设备。
上传脚本的工作流程
脚本的逻辑其实就五步，对应上一节方案思路里讲的那个流程：
- 扫描串口，找应用 CDC 端口 —— 遍历系统当前所有串口，通过 VID/PID 匹配找到固件暴露的那个 CDC 虚拟串口。
- 检查是否已经有 bootloader 端口 —— 如果系统里已经有一个 VID 为
0x303A（Espressif）的端口，说明芯片已经在 bootloader 模式了，直接跳过后面的步骤。这种情况通常是上次烧录失败后芯片停在了 bootloader 里。 - 1200bps touch 触发重启 —— 以 1200bps 波特率打开 CDC 端口，设置 DTR/RTS 为低，然后关闭连接。固件检测到这个信号后会自动调用
esp_restart()重启进入 bootloader。这一步有重试机制，因为端口可能暂时被占用或者响应慢。 - 轮询等待 bootloader 端口出现 —— 芯片重启后，USB 设备会先消失再重新枚举，出来的就是 bootloader 的端口了。脚本会在超时时间内反复扫描，直到发现新端口。
- 替换 esptool 参数，开始烧录 —— 把 esptool 的
--before改成no-reset（因为我们已经手动触发了重启），--after改成watchdog-reset，上传端口指向 bootloader 端口。然后 PlatformIO 正常调用 esptool 完成烧录。
整个流程里最容易出问题的就是第 3 步和第 4 步。USB 设备的消失和重新枚举有时候会比较慢，不同操作系统的行为也不太一样。
新的烧录过程日志
加上前面的配置之后，再次使用 pio run -t upload 命令烧录固件时，可以从日志中看到查找串口、1200bps touch 的过程。
......
CURRENT: upload_protocol = esptool
_before_upload(["upload"], [".pio/build/esp32s3/firmware.bin"])
Native USB upload: application CDC port is /dev/cu.usbmodemDCB4D916D93C2
Native USB upload: touching /dev/cu.usbmodemDCB4D916D93C2 at 1200 bps
Native USB upload: bootloader port is /dev/cu.usbmodem11301
Looking for upload port...
Using manually specified: /dev/cu.usbmodem11301
Uploading .pio/build/esp32s3/firmware.bin
......总结
整个方案在 macOS + PlatformIO + Arduino 下测试成功了，其他平台可能需要根据实际碰到的问题进行修改。
要改的东西其实不多，固件端加几行 CDC 初始化代码，PlatformIO 端加一个 pre-upload 脚本和两行配置。换来的是 pio run -t upload 一键烧录，不用再反复按 BOOT 按钮了。
理论上这个脚本也是可以在项目间共用的，不过放在以后再慢慢折腾吧。
