之前分享了使用 NMOS 驱动电磁铁通断来实现的段码时钟（见 电磁铁驱动的段码时钟找到解法了，先来一位试试），在评论区有朋友指出电路中电磁铁没有并联续流二极管，我之前虽然接触过这个概念，但是对于为什么要使用并没有很深刻的概念，并且似乎也没有出问题？
但是这肯定是有问题的，为了学习一下没有续流二极管有什么危害，还是来测试看看。

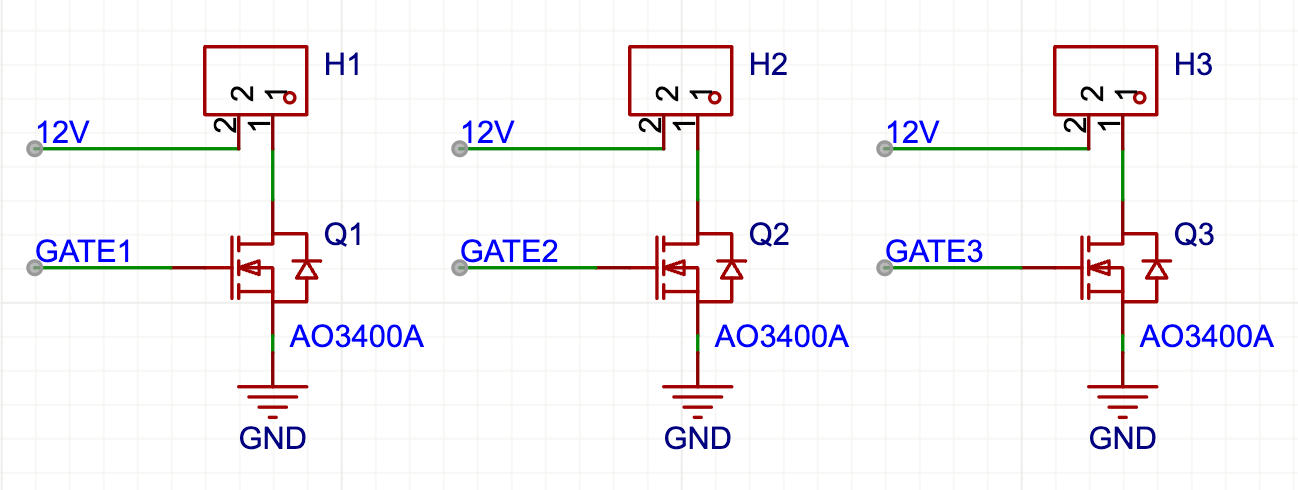

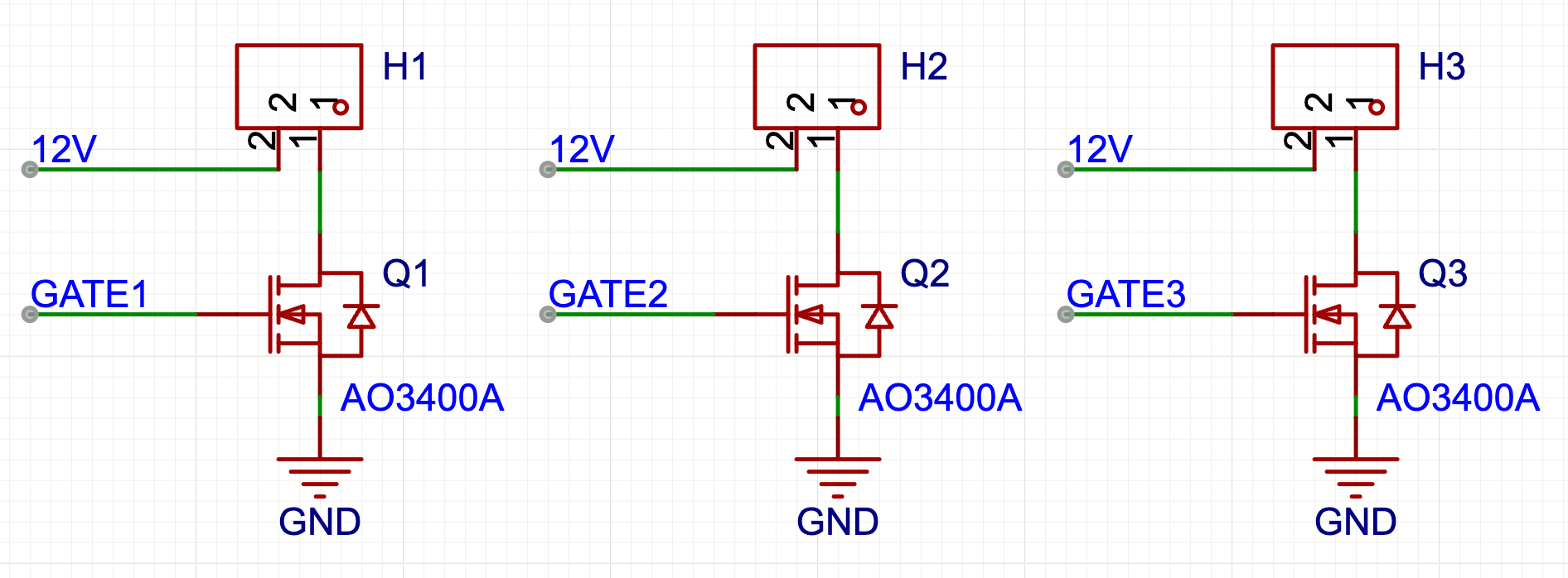

原电路设计

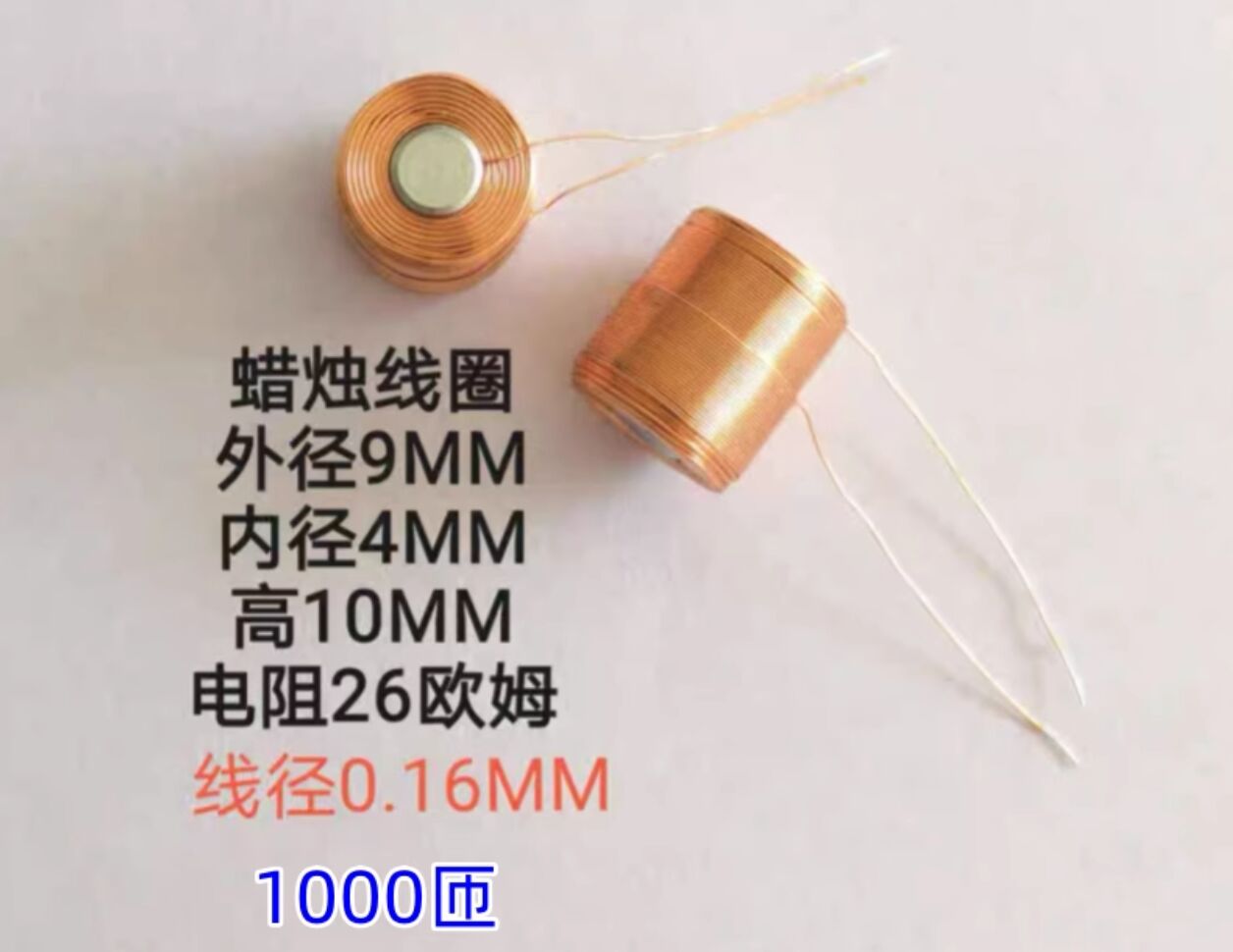

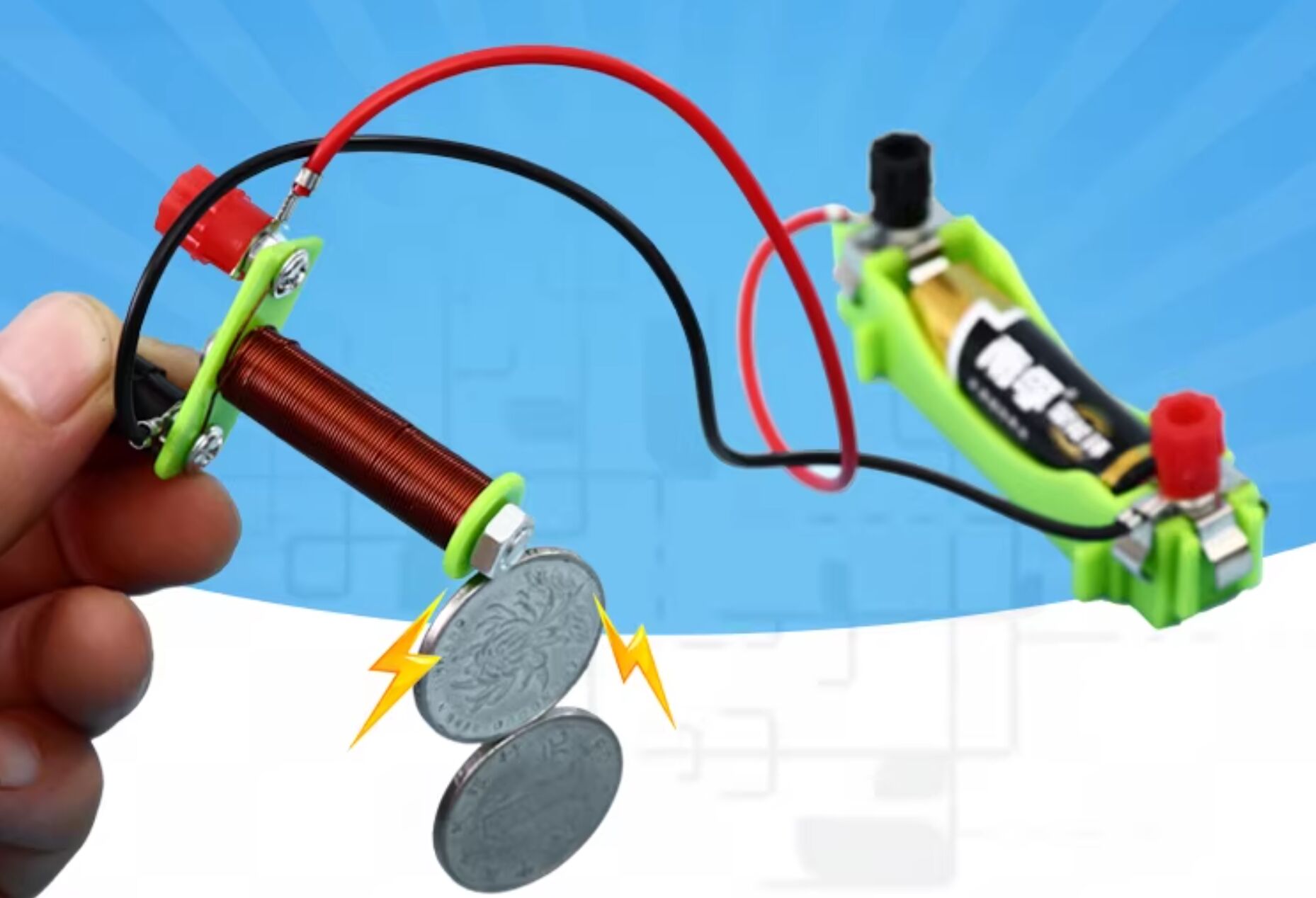

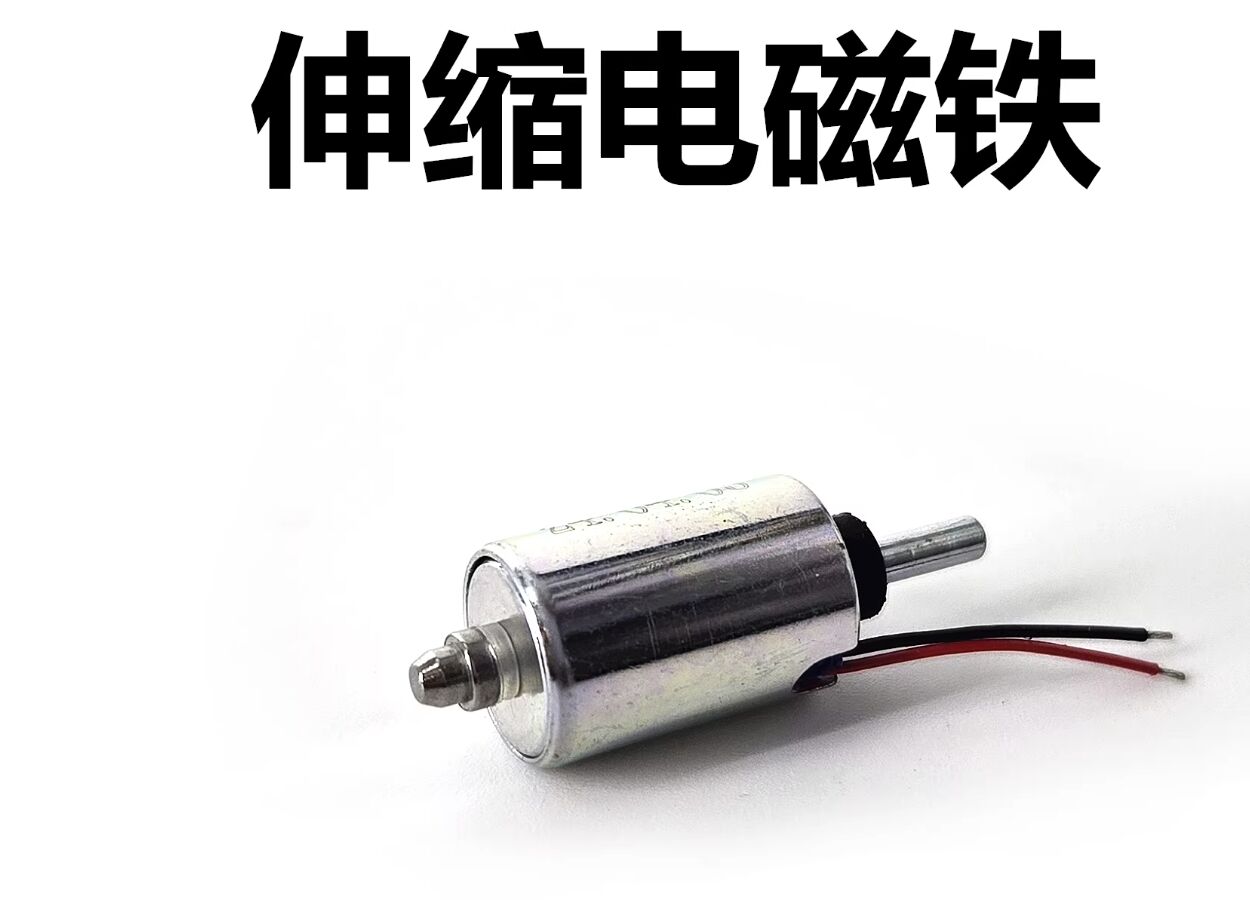

在原来的电路中，电磁铁连接在 12V 和 NMOS 的 Drain 上，通过 Gate 控制 NMOS 的导通，从而接通电磁铁，实现对段码上永磁铁的推动，实现段码的翻转。
示波器观察
在测试时使用 10V 对电磁铁进行供电，并且通过单片机对 NMOS 进行操作，在翻转段码时，对电磁铁进行接通 50ms 的操作。
然后示波器连接在 NMOS 的 Drain 上，观察电压变化。

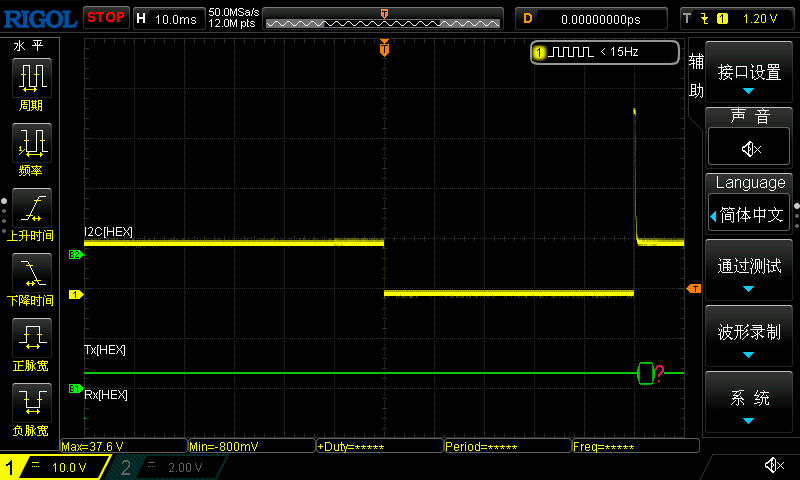

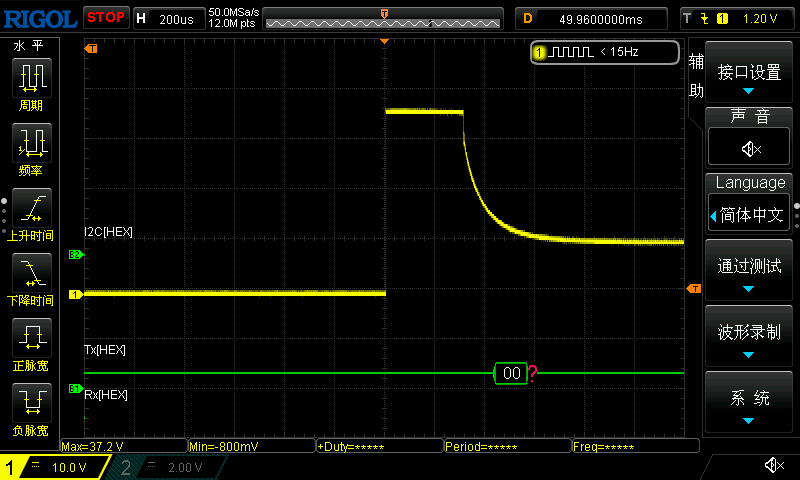

未接续流二极管电压变化
可以看到在关闭 NMOS 的瞬间，有一个极高的尖刺出现，示波器显示电压为 37.6V，这理论上已经超过了 NMOS 的工作电压 😂。
放大看可以看到这个电压持续了 300us 再逐渐降低到正常工作电压的 10V。
反向电动势是如何产生的？
顺便向 AI …
