前段时间分享了一个国外 Maker 制造的 ESP32 卫星（见 https://mp.weixin.qq.com/s/IYBiLbzDh12QjvQngUoUtA），我也花了点时间完成了复刻，为了制作方便，也做了一些小修改，这里整理了一下需要注意的地方以及一些小技巧。

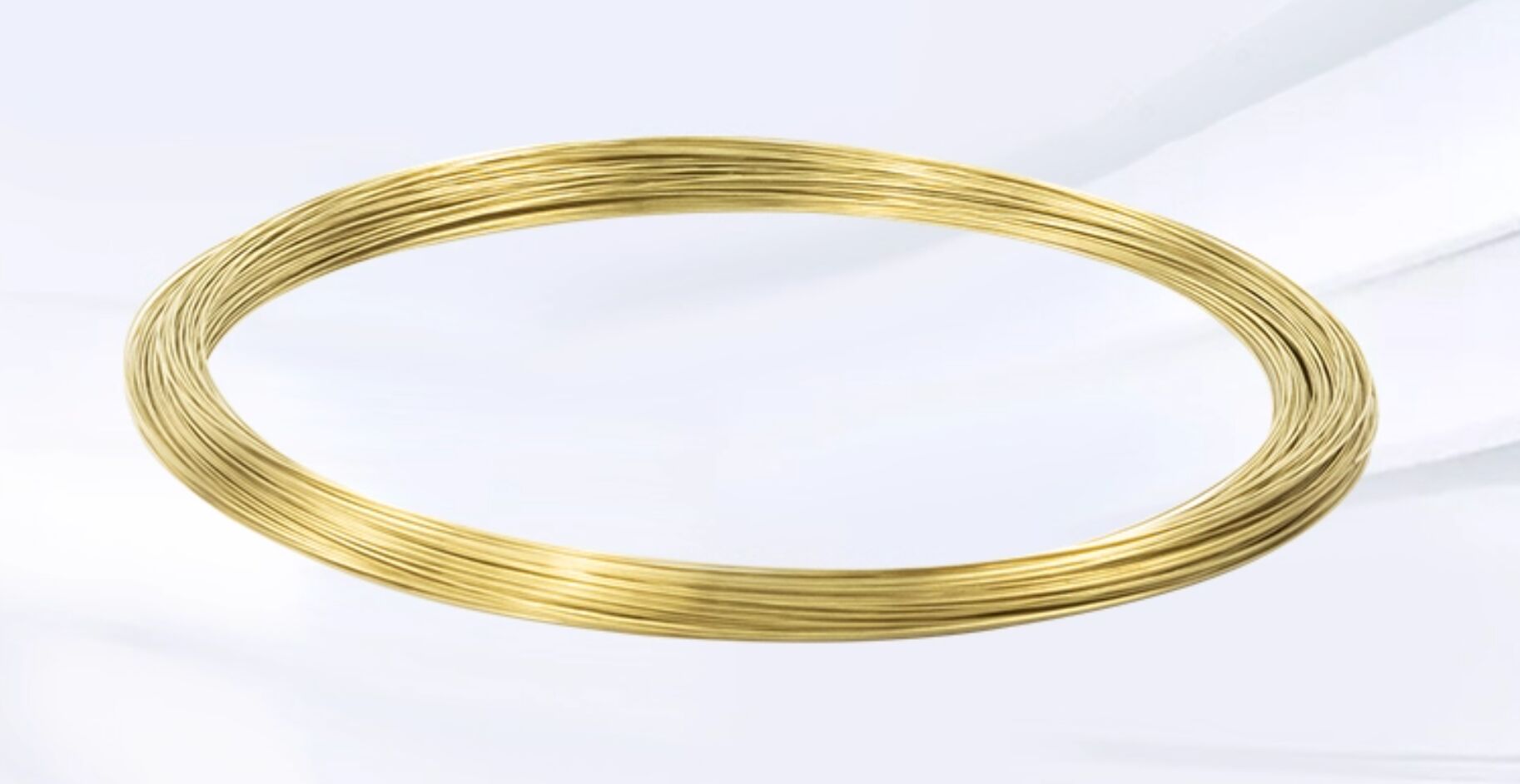

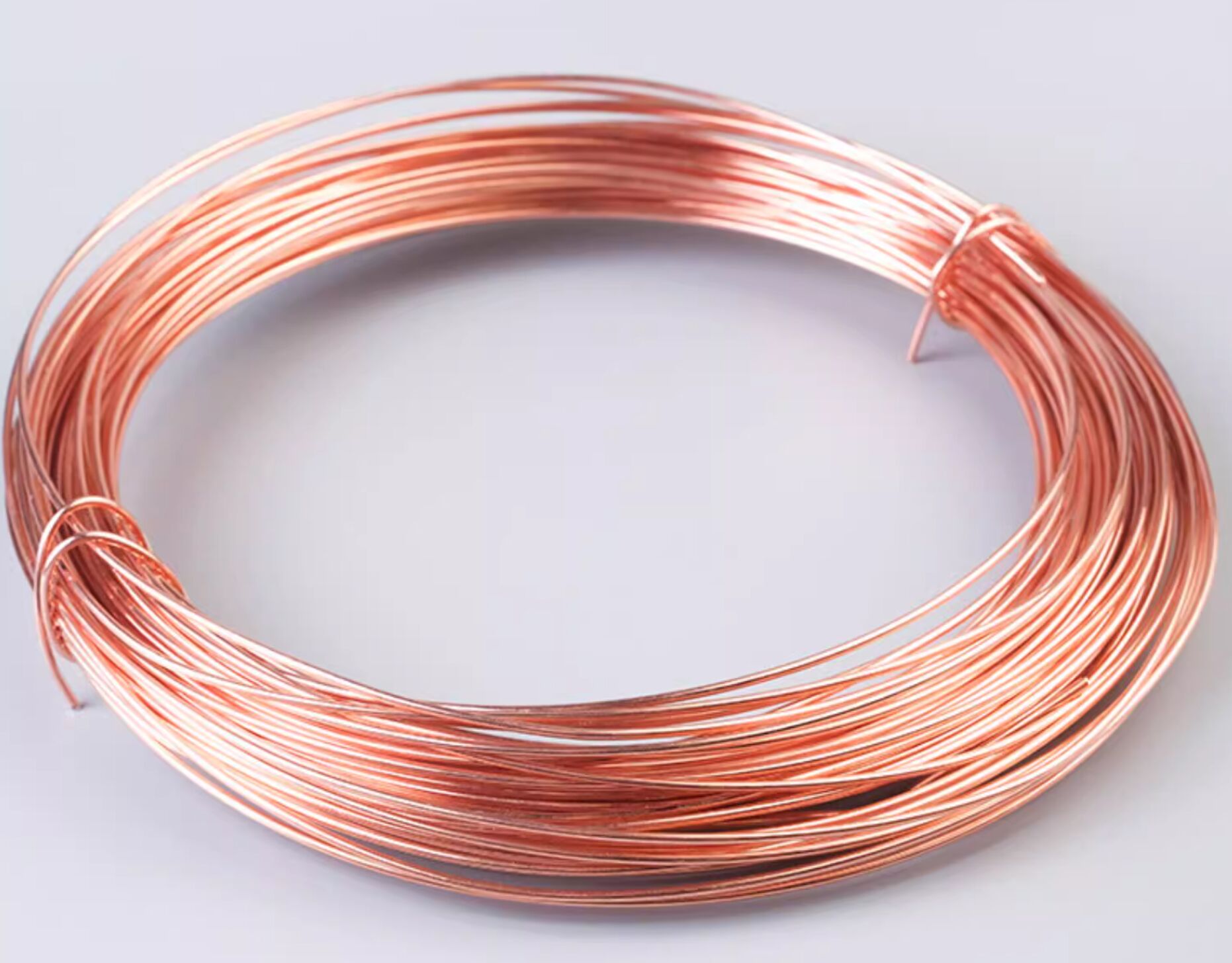

铜丝有紫铜和黄铜
一开始没注意，搜索了一下直接买了个紫铜丝，做了一半才发现原来铜丝还分紫铜丝和黄铜丝，原作者使用的黄铜丝，不过既然已经做了也不管了，紫铜丝的颜色看起来也不错。
PS. 铜丝需要买 2 米。框架加内部搭桥要用掉的铜丝比想象中更多一些，加上浪费的 2 米刚好够用。
电铬铁，一定要好的
一开始用的电铬铁是很久之前买的一个内热式电铬铁，60W 功率，但是焊接的时候总是不上锡，每次在先给铜丝加热好久，然后锡才能到铜丝上。
后来挑了个便宜的德力西 75W T12 电铬铁，效果好多了，真的能有作者视频中那效果一碰就能上锡的效果。
加商品

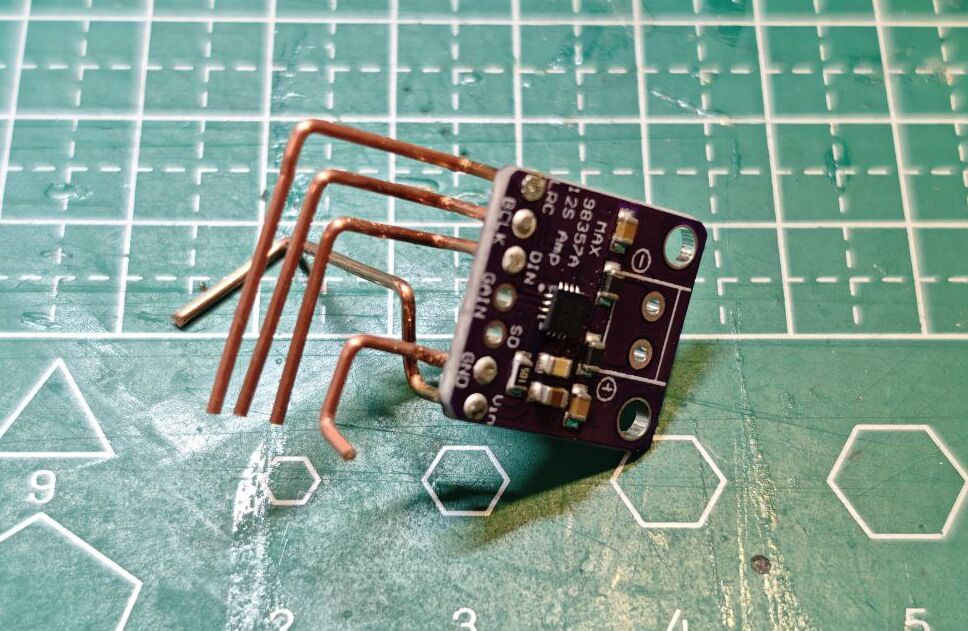

先折弯再焊接
1mm 粗的铜丝还是有点硬的，建议先比划好尺寸，并且先裁剪好一个模块所有对应搭桥的铜丝，再进行焊接。
对于要连接的焊盘的部分，可以多留一点，这样在没有对齐的情况下可以重新调整，焊接时再剪掉多余的部分。

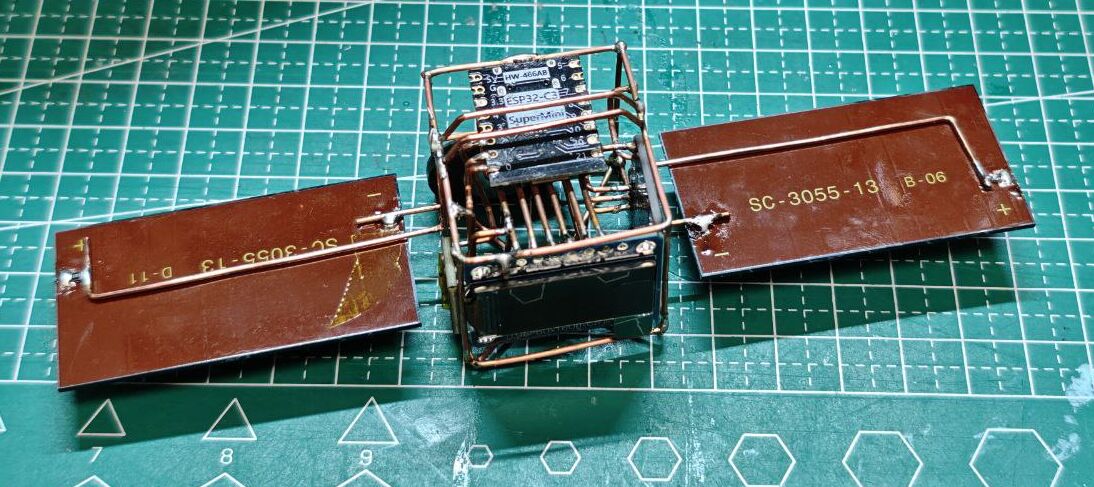

太阳能其实没啥用
之前找 DeepSeek 算过，这个尺寸的太阳能电池板在室内只有 1mW 的发电功率，纯粹图一乐。因此完全没有必要添加太阳能充电模块，可以省不小焊接工作量 😃。
当然也不能直接断接太阳能电池板的正负极，我加了个 100K 电阻在正极铜丝上，然后直接连接到负极了，测试过电流只有 50uA，不会影响啥。
其他模块要省也可以省
太阳能充电没有意义之后，那这个光靠一个小小的锂电池也没办法续航特别久了。如果作为一个常开的桌面摆件，还要频繁充电，不如直接插电使用。
这样的话就可以去掉不少模块了：
- 锂电池：不需要电池了
- 电池指示器：没必要了
- 开关：都插电了，想断电直接断电源就行了
唔，一下子省了好多工作量。

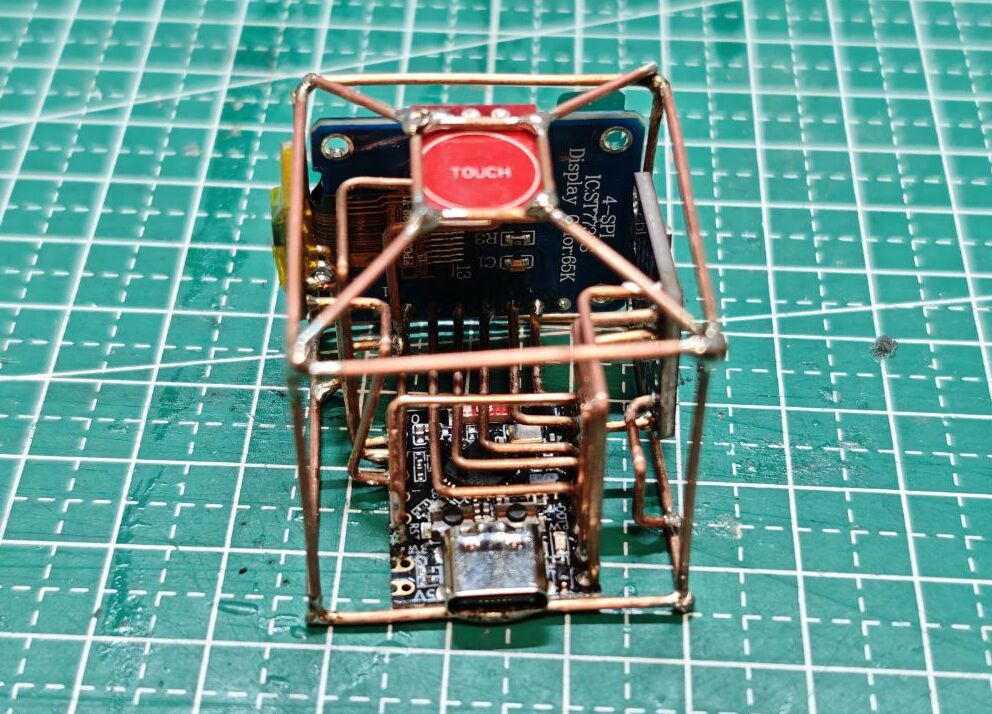

及时测试
在每一个模块焊接完成之后，都记得顺便测试一下固件是否正常工作，包括是否存在可能的短路情况，以及 GPIO 是否连接正确等。
顺便不太理解为什么 ESP32-C3 模块的天线上这么多铜丝也没挡住信号 🙈。
ESP32-C3 资源太有限了

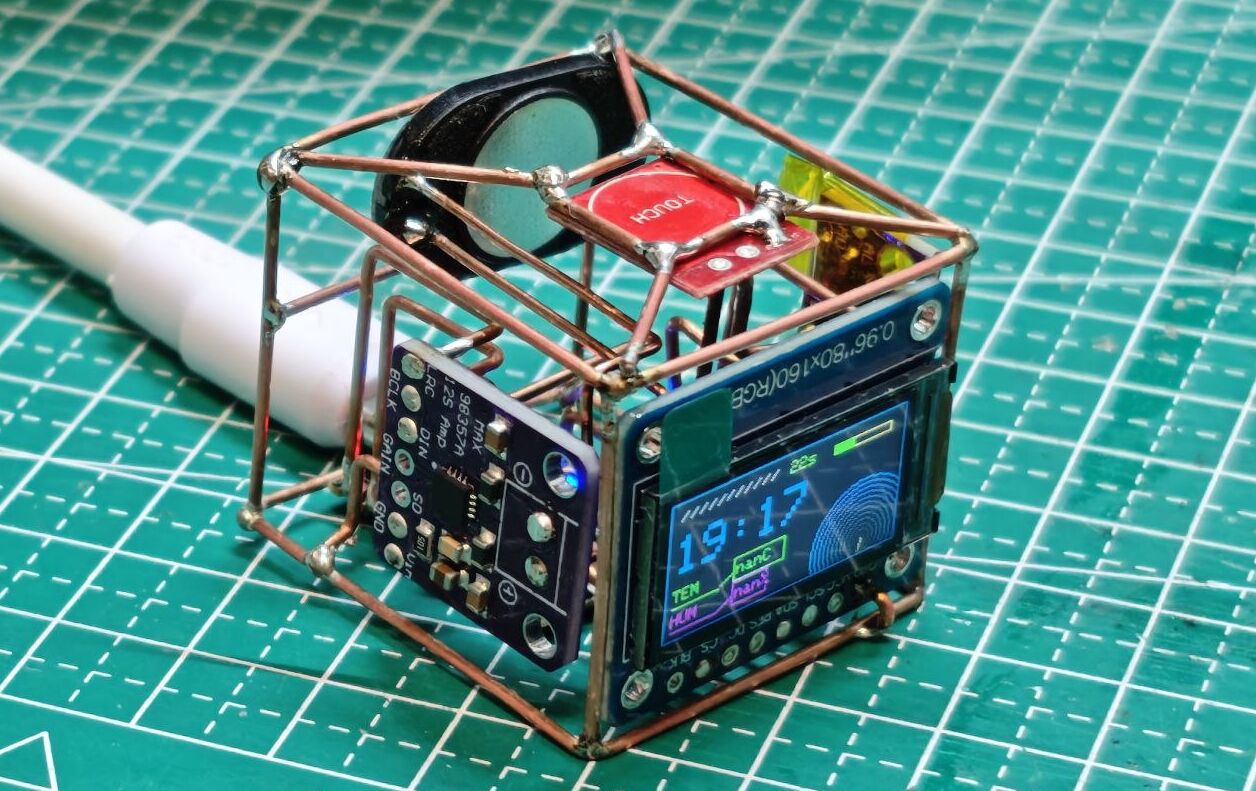

因为省掉了很多模块，就想玩点不一样的，加了个 MAX98357 功放模块，想把这个卫星变成一个网络电台播放器，找了一些开源库来实现 MP3 在线播放。
功能是实现了，不过面对同时连接网络、下载 MP3、MP3 解码、I2S 输出这一堆工作，ESP32-C3 单核性能还是不太够用，在稍微播放几秒之后，就开始卡顿了。
在其他平台上也看到有人修改了固件来支持显示天气预报等功能，感觉这也不错，不需要额外的性能。
或者也可以移植天气小电视的固件？
底座可以试试 CNC
原作者使用了一个木质底座，我也懒得买了，刚好想起来嘉立创有 CNC 免费打样，就顺便试试。
CNC 打样限制尺寸 80x80x8mm，对于这个卫星，做个底座足够了。
阳极氧化铝的质感还是相当不错的，底座到手之后称了下，重量也有 100 多克，作为底座稳定性也够了。
小结
咋说呢，这个 ESP32 卫星做起来挺简单的，但是创意这事，真的好难。
PPS. 原作者也在 B 站开账号了，直接搜索 HuyVector 就能找到。
