先看看有屏幕的地方就有的 Bad Apple:
PS. 音乐是后期加进去的 🙈。
源起
这一些源于之前在 MakerWorld 上看到的摸鱼小副屏,对这种可交互的小玩具特别感兴趣,我还复刻了一个,并且把内部改造了一下,换成香橙派开发板,跑了一下 Mac OS 9,虽然有点慢 😃(见:摸鱼小电脑能跑 MacOS 了,就是速度慢到怀疑人生)。
一直以来建模只会搞横平竖直简单类型的模型,对于这种带造型的模型,完全没有能力,不过最近 nana banana 很火,突然想到现在各种 AI 工具已经相当成熟了,是不是也可以借助 AI 来实现呢,说干就干。
PS. 稍微标题党了一下,这从 AI 生成到完成 3D 打印,也用到了其他平台,以及最终加装 MCU + 屏幕也花了额外的时间 🥳。
第 1 步:让 AI 生成期望的模型
这一步一开始是让 Gemini 2.5 Flash nano banana 生成的,但是感觉可能因为没有 Thinking,效果不是很好,后来换成 ChatGPT 生成了一张。

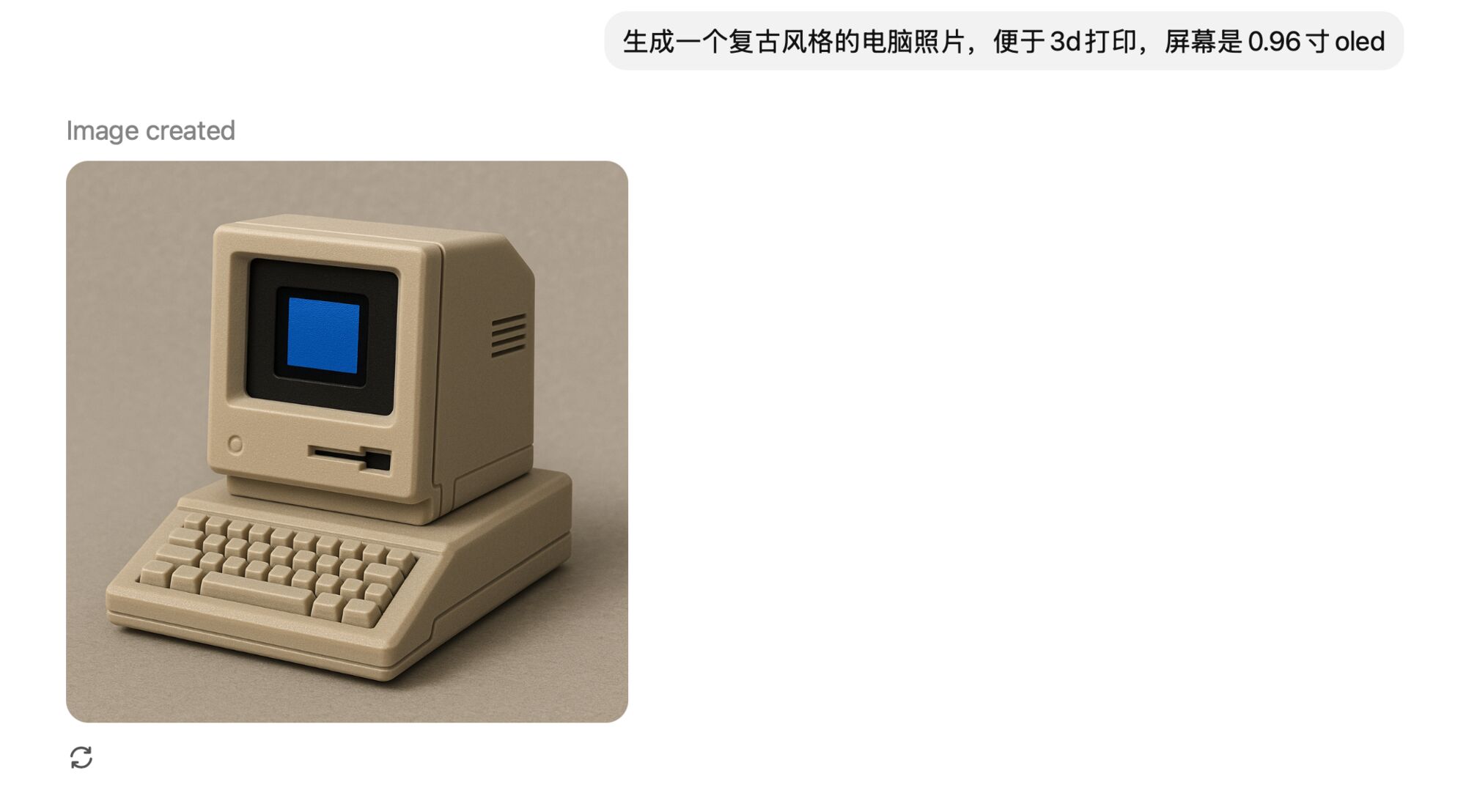

ChatGPT 生成效果图
这个效果还是符合我印象中 486 时代的电脑造型,并且底部这个键盘 + 主机的造型,让我手工建模实在有点不现实。

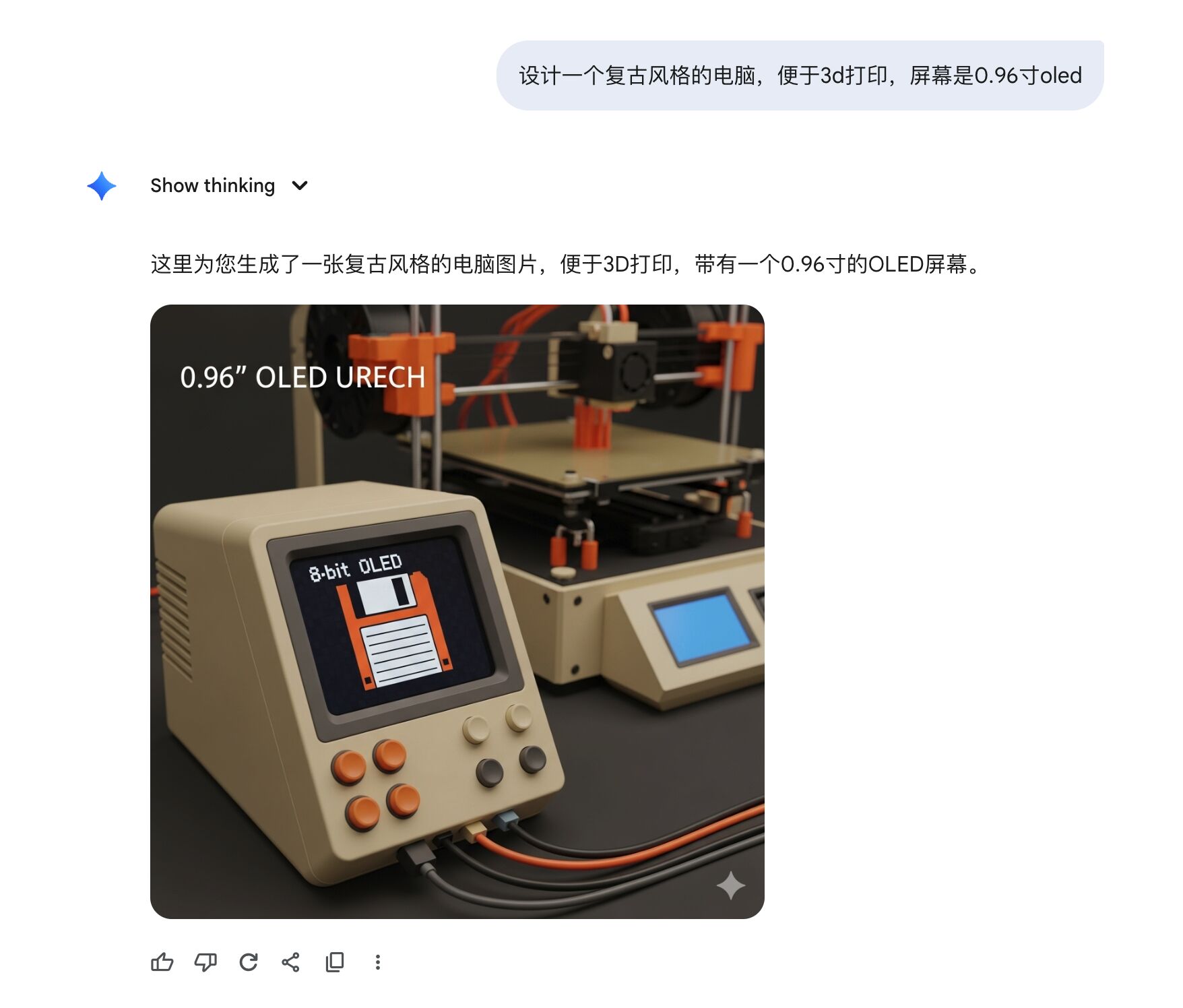

一开始让 nana banana 生成的效果是下面这样的,距离有点明显,跟提示词不太精确也有关系,但是既然 ChatGPT 已经搞定了,就不浪费时间了 😂。
Gemini 2.5 Flash 生成效果图
第 2 步:生成 3D 模型的三视图
这一步可以用 nana banana 了,为了更好地去生成实际需要打印的 3D 模型,最好是能有三视图照片,这样在最终生成的 3D 模型细节上才更符合预期。
一开始 nana banana 还额外脑补了一下,给底座添加了一根电源线,但是用来当玩具模型就完全没必要了,在 prompt 中特别说明了一下。

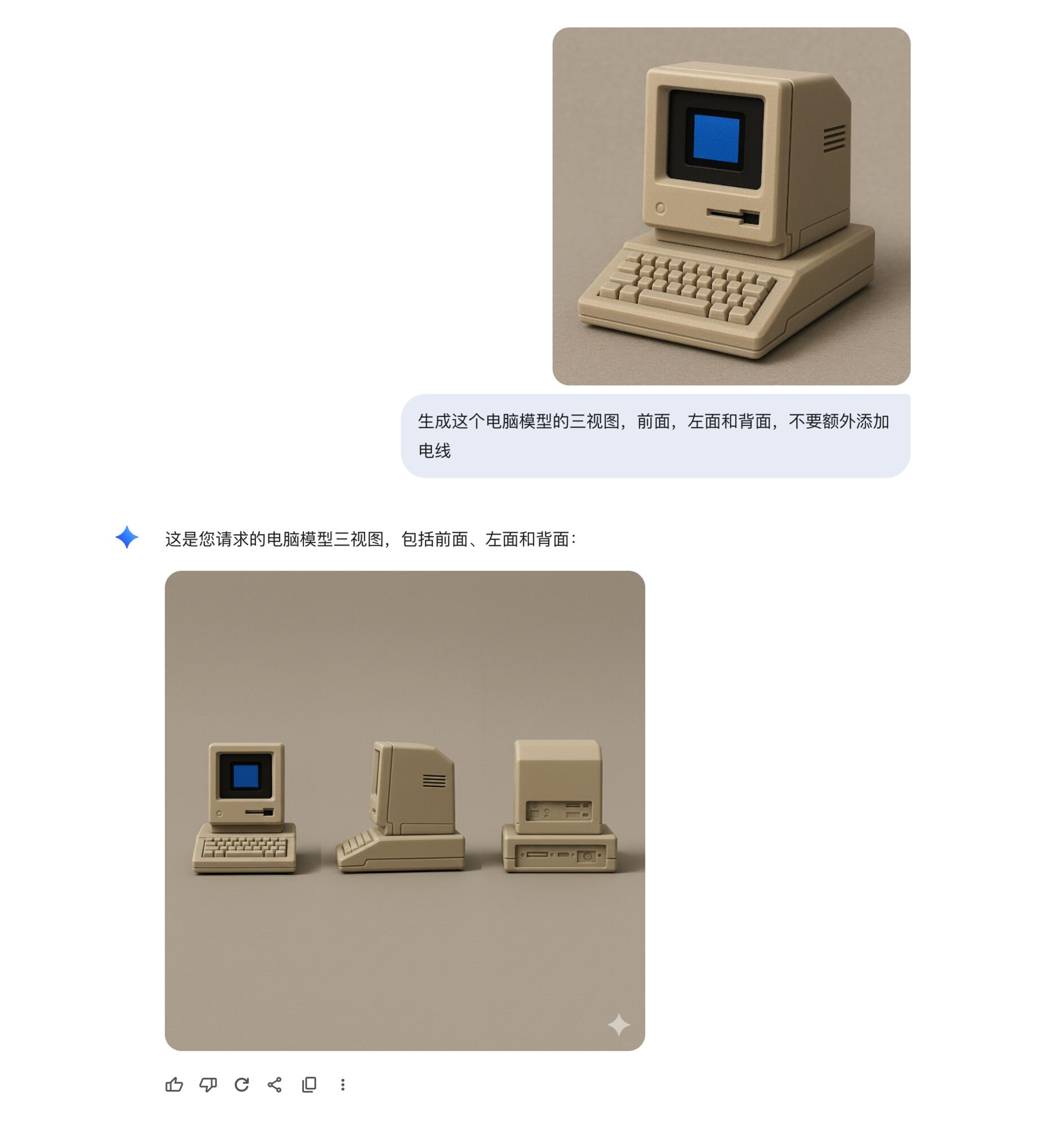

Gemini 2.5 Flash 生成三视图

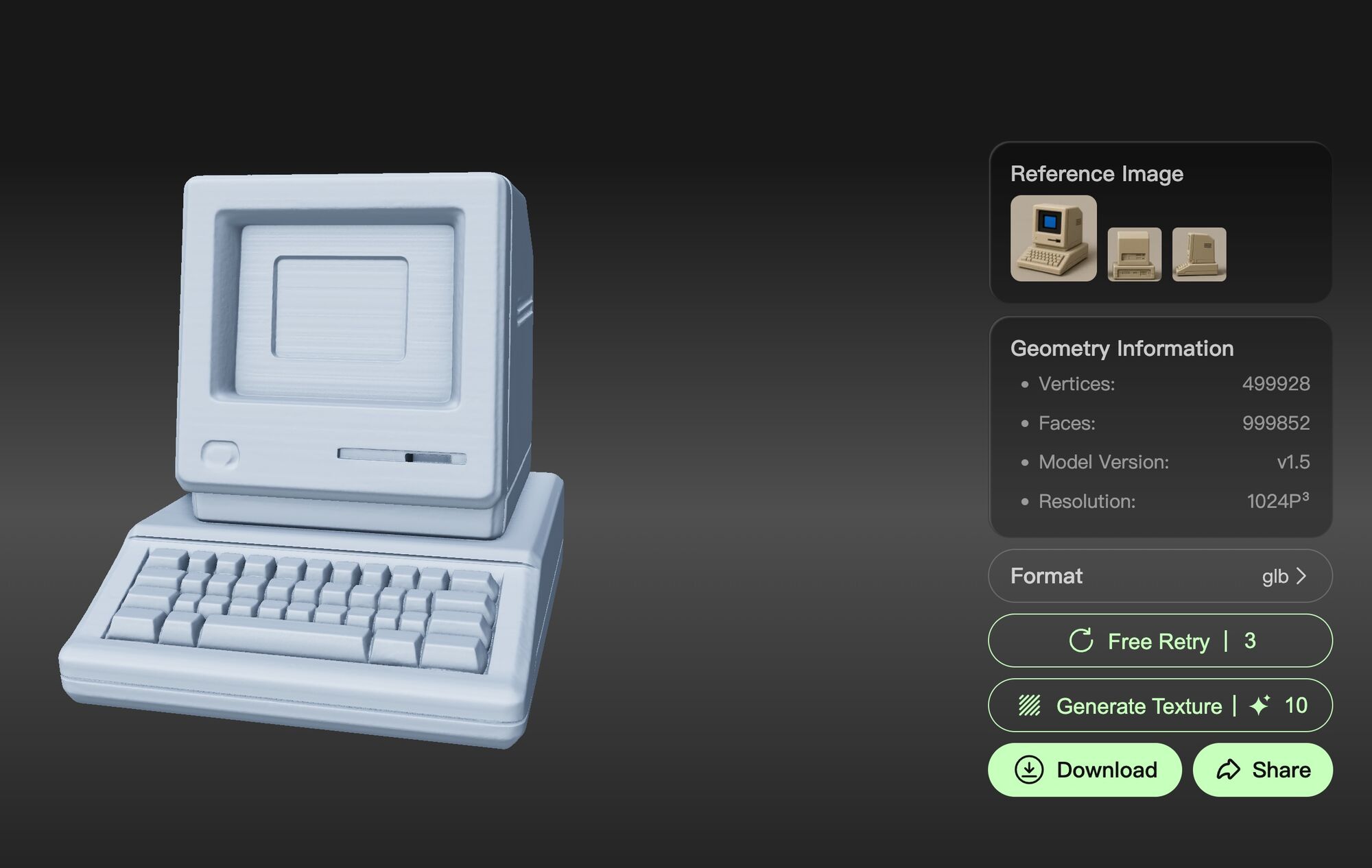

第 3 步:使用 hitem3d.ai 生成模型
通过图片生成 3D 模型的服务也不少了,之前用过 Tripo3D,这次是网上看到的另外一家 Hitem3D,注册送 100 积分,可以生成 10 次标准分辨率,不带材质的模型,而且使用三视图生成模型也是 10 积分就够了,
服务网站: https://hitem3d.ai/
生成好模型,下载 STL 格式,就可以直接用 3D 打印机打印出来啦~

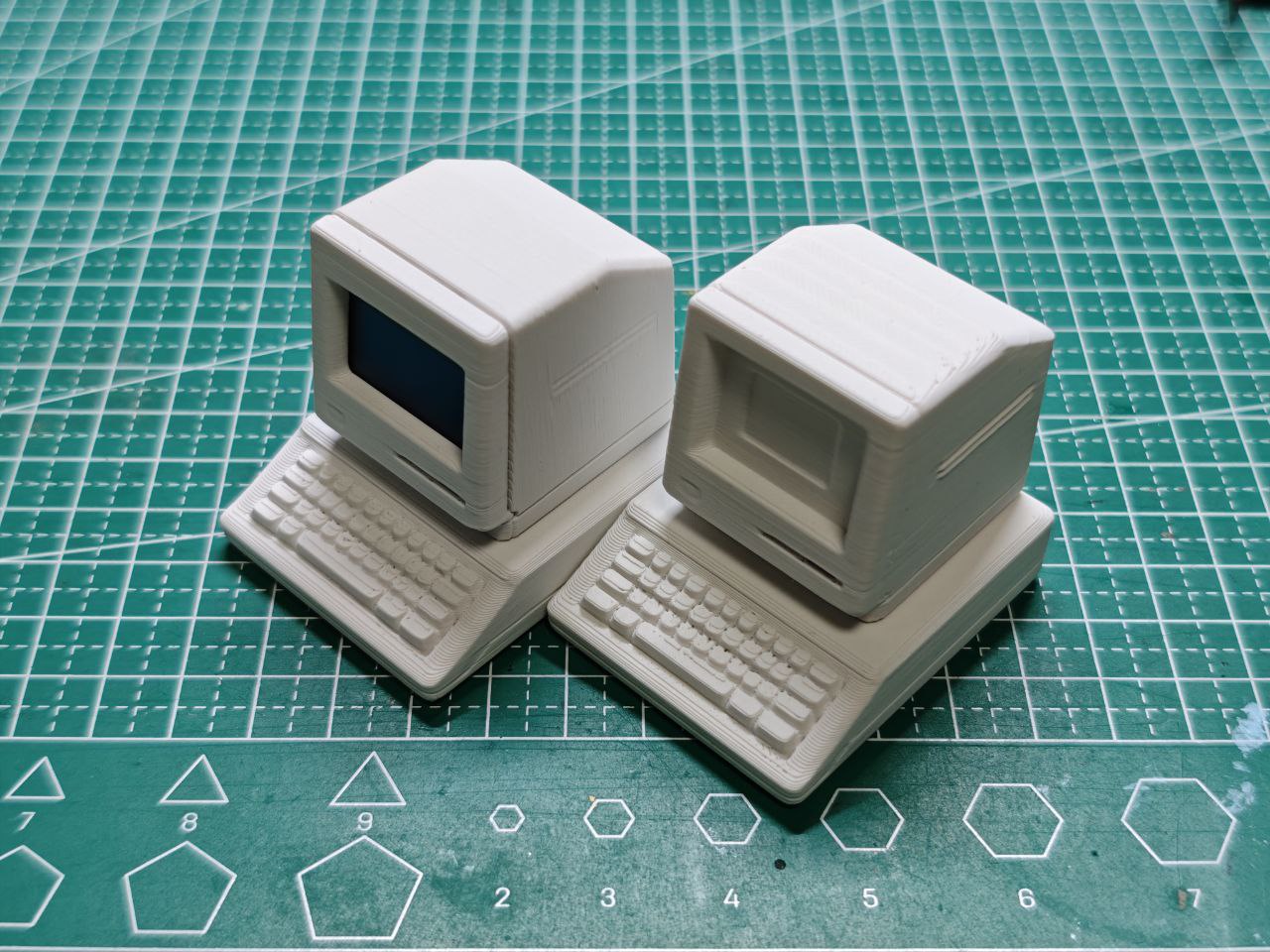

拓竹,启动!

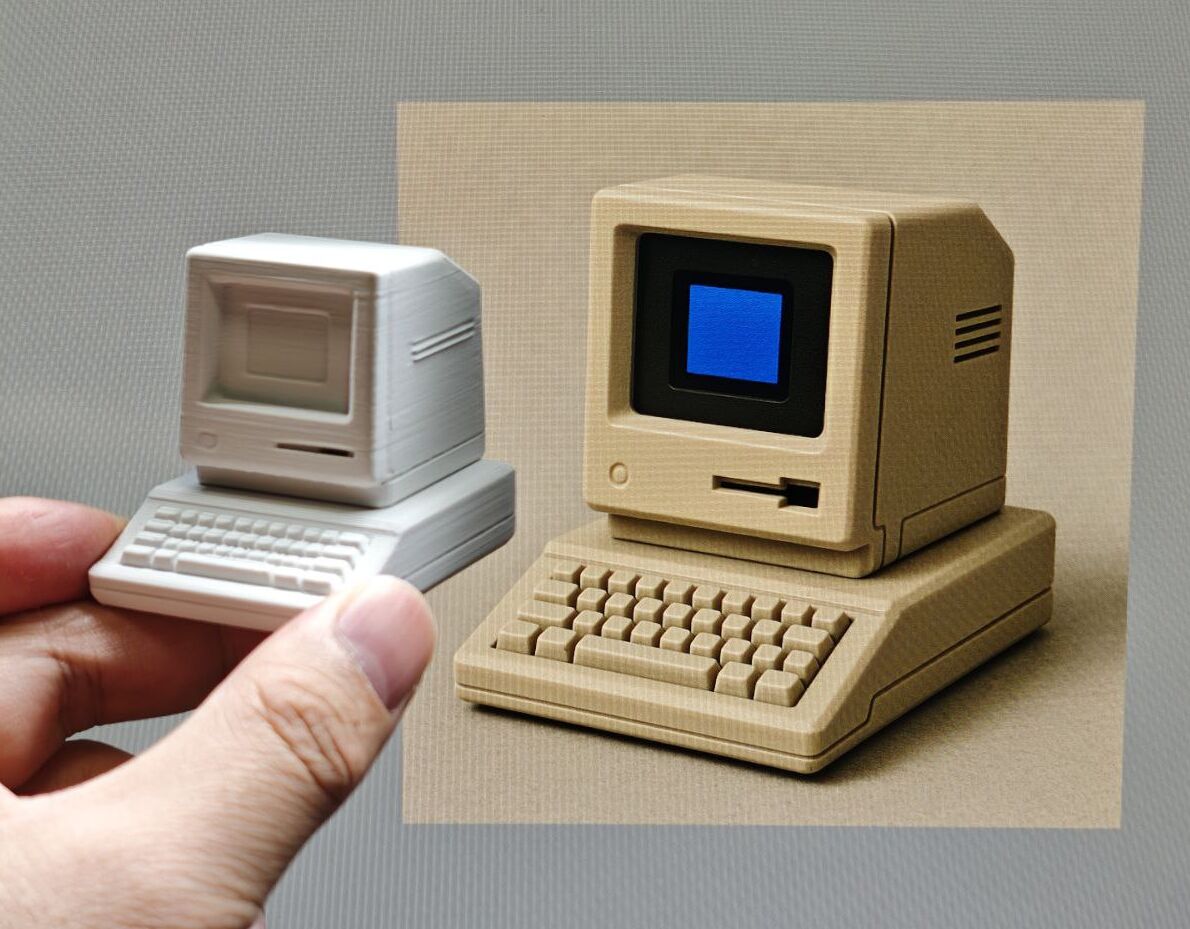

感觉还原度还是很高的,而且不花钱,也没花多少时间,还要什么自行车 😃。
第 4 步:注入内核和灵魂
如果只是为了把模型打印出来,前一步就可以结束了,但是作为一个电子 DIY 爱好者,怎么能不给它注入内核和灵魂,让它变成一个玩具呢,桌面摆件的吃灰大军早已严阵以待 🥳。

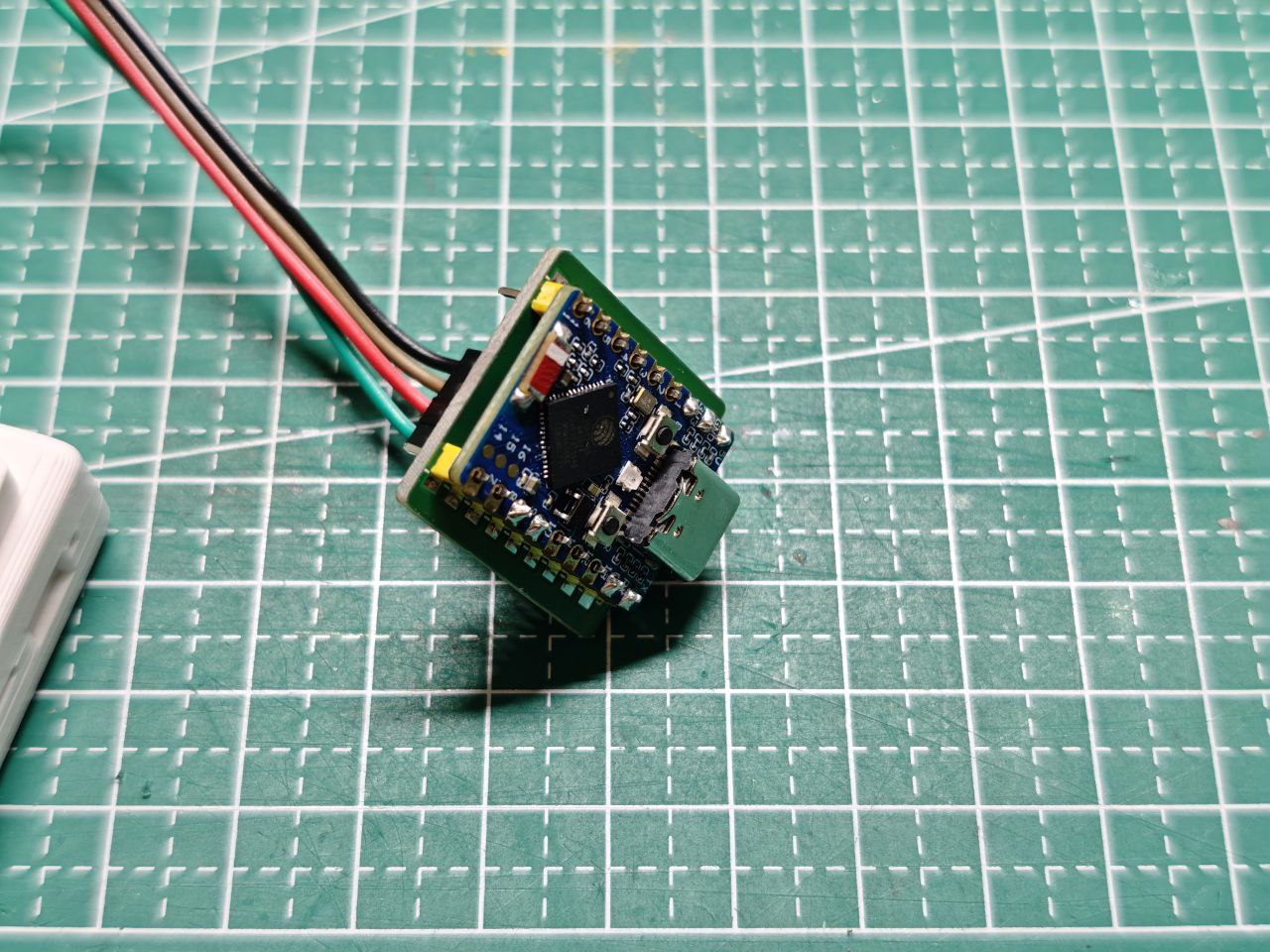

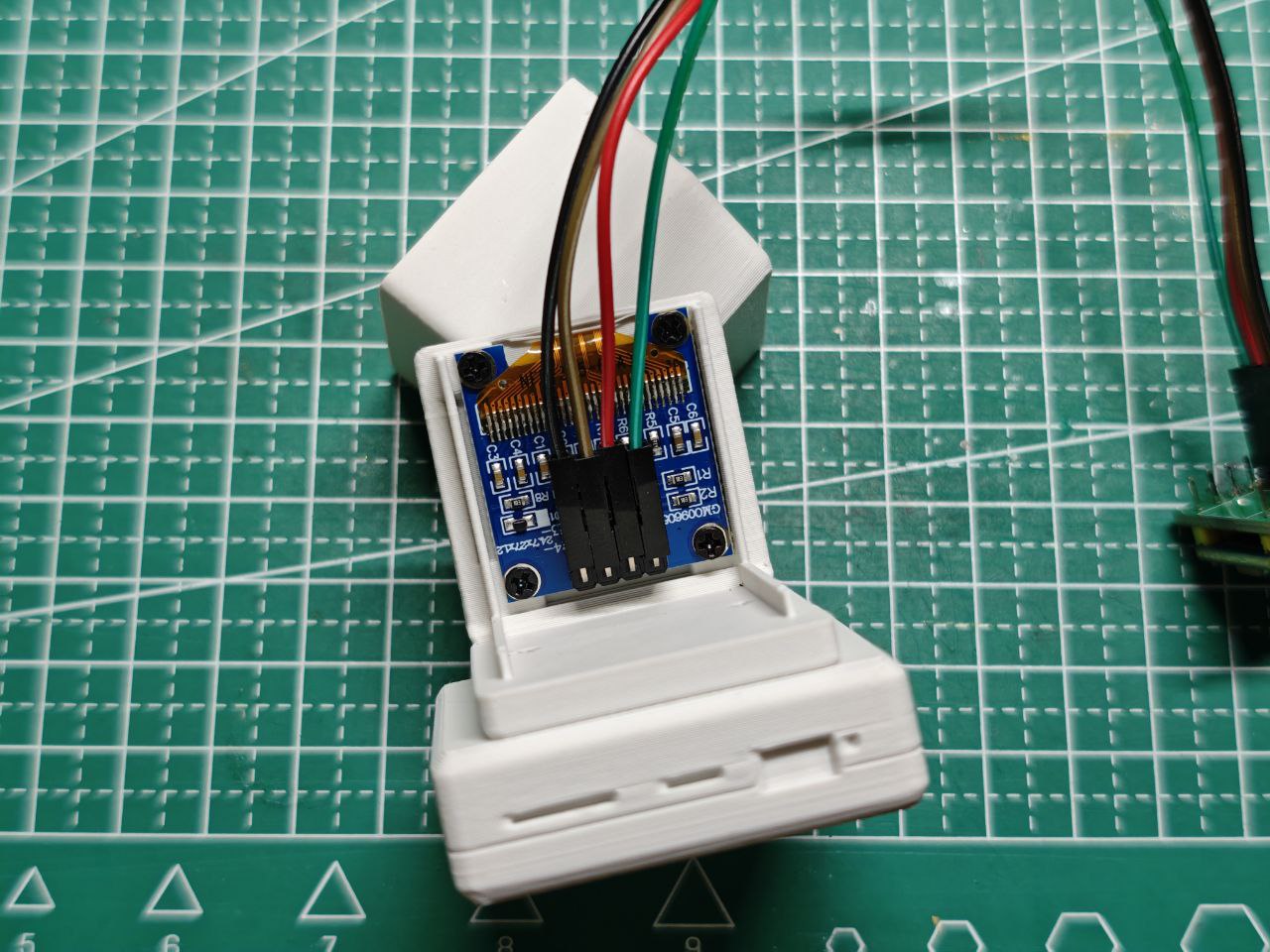

花了点时间,搞了个 ESP32-S3-Zero 开发板的转接板,再把 AI 生成的 3D 模具内部掏空,并且做好切割,装好 0.96 12864 OLED,就真变成一个带屏幕的小主机了~
注入灵魂

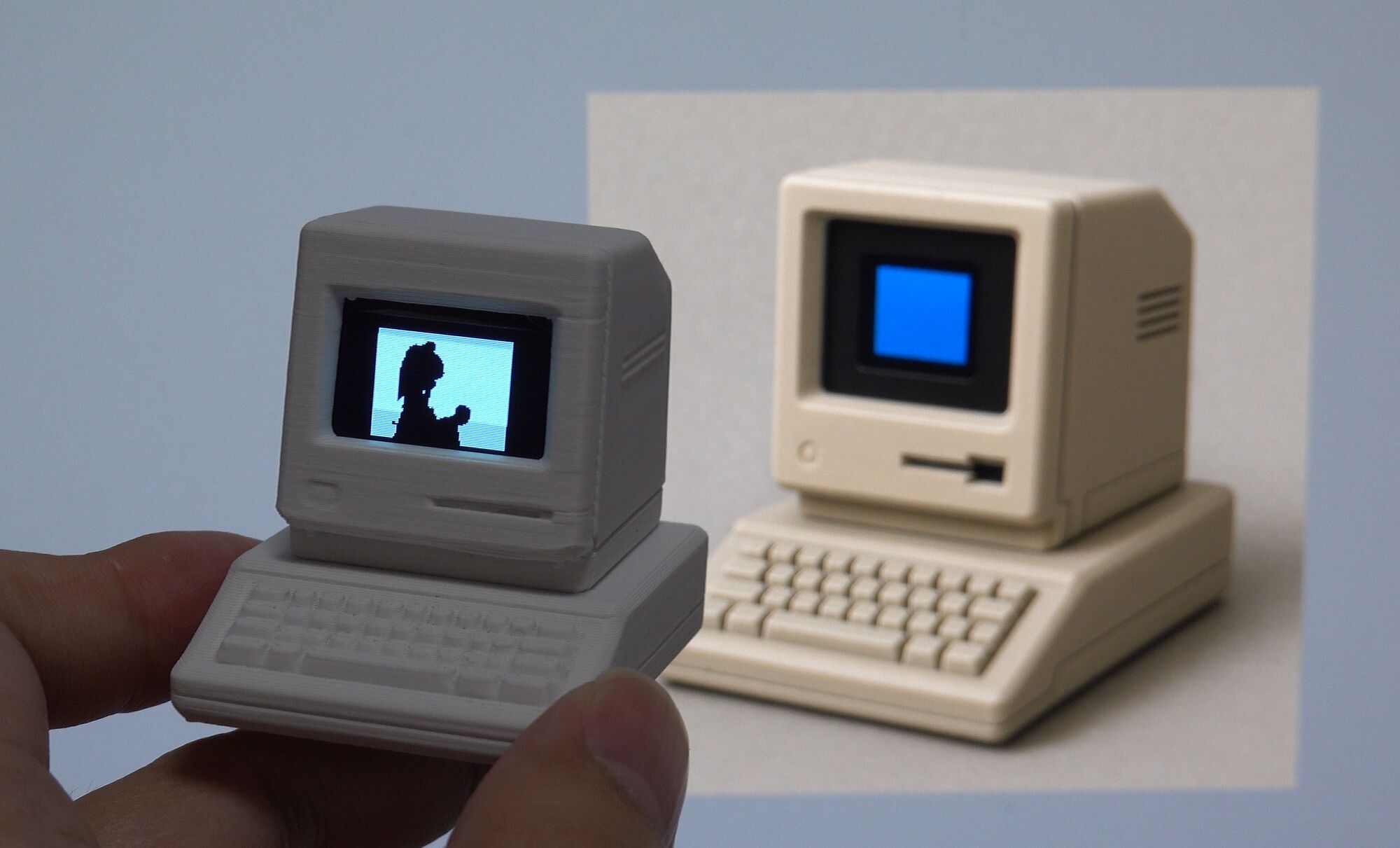

最后,注入灵魂~找了 Bad Apple 视频,导出视频帧,循环播放~
一帧画面占用 1KB 存储,受 Flash 大小限制,总共放了 1200 帧,50 秒的动画,占了一半多的 Flash。
视频效果就可以看到头的视频啦~
