在 2022 年和 2023 年的时候，分别写了一篇文章总结这两年玩电子 DIY 的历程（2023 年见 一个软件工程师的 2023 电子 DIY 总结），去年本来也想写一篇 2024 年电子 DIY 总结，但是拖着拖着，就没想写了。
从 2022 年重新捡起电子 DIY 的兴趣开始，到现在已经 4 年了，这中间又有了一些变化，想了想，还是再总结一下这两年玩过的电子 DIY 项目吧。
做了很多，进步不多
如果用一句话总结这两年的 DIY 过程，那就是：“做了很多，进步不多”。
不管是复刻还是原创，这两年做了相当多的东西，嘉立创上 PCB 打样订单号也超过了 3 位数，但是整体感觉下来，这些项目的难度并不会比 2023 年所做的项目更高。
在 2023 了，学习了例如 USB 3.0、V3S 以及 H616 这些涉及到高速信号电路，以及需要四层甚至六层板才能满足布线需求的项目，在后面这两年，反而做得少了。
一方面因为工作导致空闲时间变少，另外一方面也是因为在对高速电路袪魅之后，不再觉得需要通过这些来挑战自己，而且因为高速电路本身面临的问题会更加多，在单一项目上可能需要花费更多精力和时间才能完成，不利于去接触更多有意思的项目 🙈。
2024 的目标实现了吗
在 2023 总结的最后，提了几个 2024 年想填的坑：
- 继续学习高速电路，能把 H616 这个级别的开发板跑通，再看看能不能挑战 RK3399 这个级别的
- 搞懂 USB PD 协议，实现 PD 电压协商和 DP Alt Mode 切换
- 做一个 USB Type-C 扩展坞，支持 USB 3.0 10Gbps、2.5G 网卡、读卡器、HDMI 4K60 视频输出
- 把墨水屏产品重新画一版，打磨成一个像样的产品
回过头来看，似乎一个都没有实现 😂。
虽然也通过 VL822、GL3224、RTL8156B 等芯片验证了 USB 3.0 Hub 的各种功能，但是最终还是没有把它们组合到一起做成一个 USB Hub。
不过虽然高速 USB Hub 没做成，好歹拿 CH339 做了个 USB 2.0 Hub，带板载 UART 等调试接口 🙈。
这两年的收获
虽然这两年整体进步不大，复杂项目总是在复刻，而没有去融会贯通并打造自己的东西，但是复刻过程中，总归也能了解到一些东西，特别是高速电路。
高速电路学习中的成与败
通过 VL822 + VL160，对于 USB Type-C 的通信过程有了更多的了解，特别是对于 USB Type-C 24P 全功能接口，每个引脚的用途是什么，USB Type-C 是如何实现正反插，以及 Alt Mode 等概念，都有了进一步了解。
当然也会有一些遗憾，本来是想通过 USB Hub + Alt Mode 实现一个一线通外接屏，但是因为没有掌握 USB PD 充电中的高低压切换、CC 通信协议解析以及 Alt Mode 实现，最终还是停留在简单的 USB Hub 状态。
希望未来能有更简单的芯片 All in 1 实现这些功能 😃。
实惠的 MCU
也是在 2024 年开始接触到沁恒的 RISC-V 系列 MCU，特别是入门的 CH32V003，只需要 7 毛就可以拥有还算丰富资源的 32 位 MCU。
对于不带彩屏的项目来说，资源相当够用，更别说后面还有 CH32V006，即使是使用 0.96 寸 160x80 像素的 TFT LCD 也可以应对，在 2025 年也使用 CH32V006 做了一个带屏显电流检测的 USB Hub。
顺便不得不提的是，沁恒在 USB 功能芯片上的产品实在是太丰富了，不说用得最久的 USB 转串口 CH340，后来还有 CH224 USB PD 诱骗、CH334 USB Hub、CH339 带 UART 等 USB Hub、CH348 USB 转 8 路串口、CH9329 USB 转键鼠。
另外还有蓝牙系列 CH585M 等，不过这块就玩得比较少了，只是复刻了一个纯 PCB 键盘。
PS. 沁恒还有自家的 MounRiver Studio 2，即使不用 Arduino，开发起来也很方便，算是国产 MCU 厂商里面生态建设比较齐全的了。
低功耗的尝试
在往常的时候，做一些 DIY 项目的时候从来没有考虑过功耗问题，以前做过一个 GPS Tracker，即使有续航需求，也是想着靠大电池。

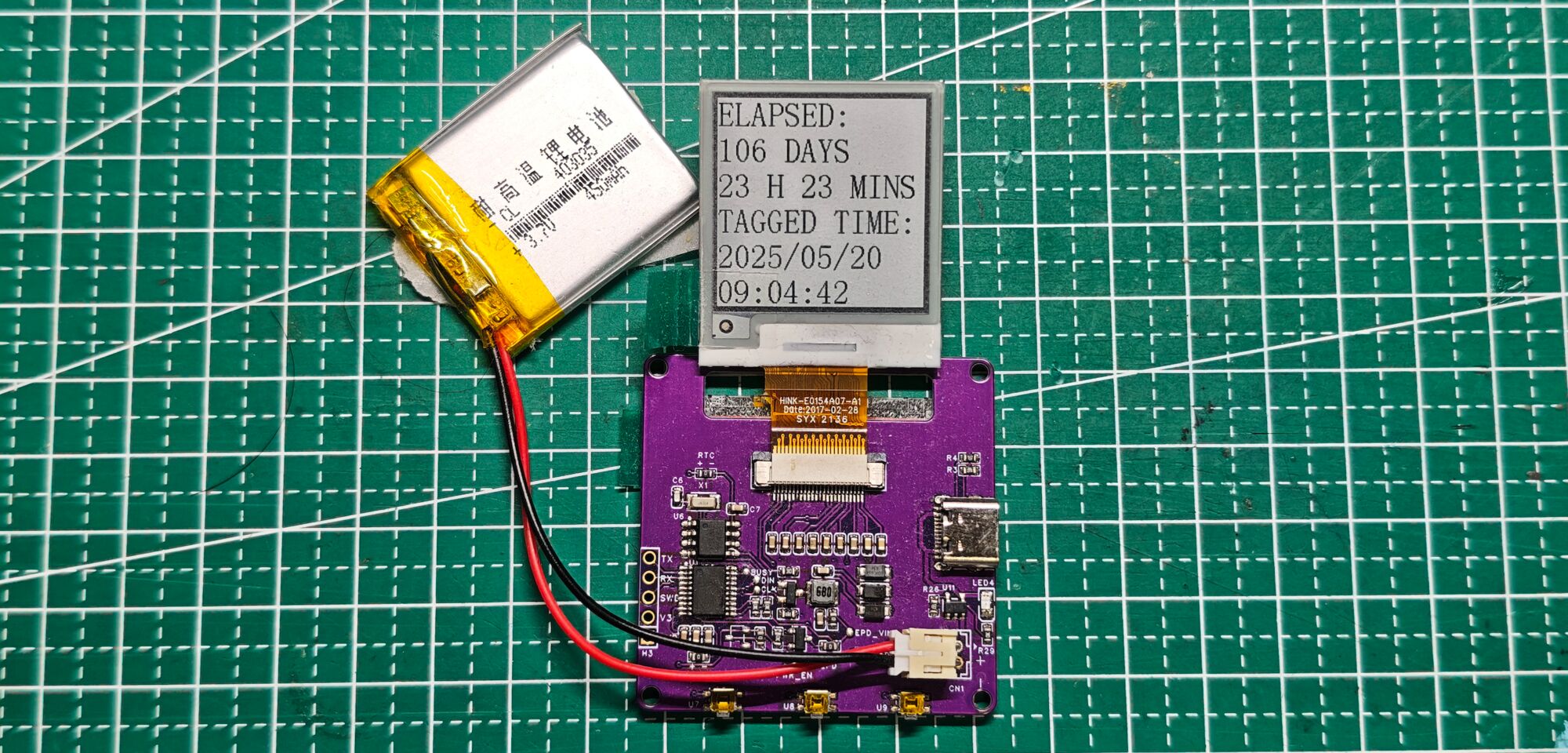

但是后面在墨水屏的时候就想着，是不是也可以尝试一下低功耗，然后就拿 CH32V003 + 墨水屏 + PCF8563 去做了个超低功耗的墨水屏 Tag 项目，用于标记某项事务开始和已经经过了多少时间。
在开始测试的时候，拿万用表测试过静态电流消耗大概 17uA，不过最终续航和预期的不太一样，重新计算了一下发现把墨水屏刷新时的电流消耗算错了 😂。
不过最终续航 106 天，感觉也还可以了，至少不是一天两充的玩具了。
在这过程中最大的体会就是，在低功耗项目中，从 MCU 休眠模式、外设供电、LDO 静态电流，任何一个小点都有可能造成功耗急剧增加，一点都不能有马虎。
进步一点的建模
3D 建模水平上，目前还是停留在简单的，横平竖直类型的模型上，不过对于建模过程中所要使用的指令、模型本身的连接方式、配合方式等还是进步了一些，也可以更多去设计一些带连接、带磁吸的模型了。
目前所有 DIY 项目的外壳，如果是方盒子类型的，搞起来简直太快了，直接长方体加圆角加抽壳，就可以交给 3D 打印机打印，坐等收菜了。
我觉得对于电子 DIY 爱好者说，真的可以采购一台 3D 打印机，不光可以给 DIY 项目增加一个好看的外壳，还可以在生活中各种场景通过 3D 建模的方式去解决问题，例如自己设计一个洞洞板挂架 😃。
AI 带来的巨大帮助
在 2025 年，还有一个巨大的变化就是 AI 在编程领域的发展。从 2025 年初的 Super Tab，到年末的 Code Agent，编程领域的范式已经有了翻天覆地的变化。
不光在互联网领域，在嵌入式领域，AI 编程一样可以实现巨大的效率提升。
在现在，对于 Demo 类型，或者简单类型的 Arduino 项目，都不再需要手敲代码了，直接开启 Claude Code，通过自然语言的方式去描述需求，不到半小时，就可以具备了完整架构和功能的项目代码。
并且，AI 还可以自主验证代码准确性，编译、上传、通过日志排错等等，都可以全自动的完成。
特别是在外设驱动移植方面，AI 提升的效率可能要远超 10 倍，不管是从 C 语言转 C++，还是从 C++ 转 C 语言，从 Arduino 库转 MCU 厂商标准库，AI 都可以分分钟完成驱动的转换，并且代码结构、风格等都都非常好。
还是不太会的电源管理

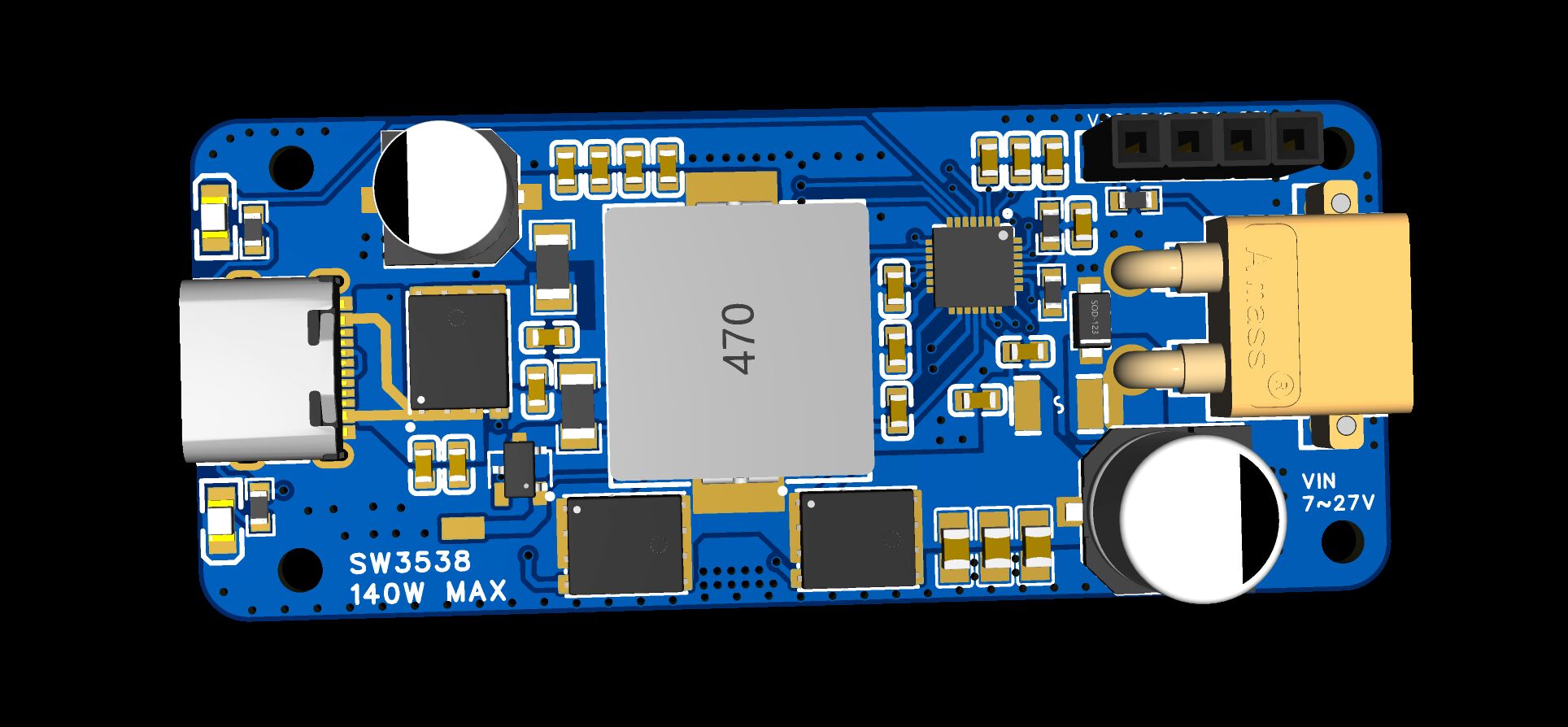

在这两年还尝试做了 USB PD 充电器，使用 SW3538/SW3558 这样的 USB PD 充电芯片，但是在复刻完之后，充电模块发热巨大，可能哪里存在问题，但是知识范围有限，没有查出来，后续也不了了之了 🙈。
本来也想做个大功率的桌面充电站，可以四口 USB PD 不断连接、不降功率地进行充电，不过现在这类产品市面上也很多了，似乎也没有太多必要自己 DIY 了。
这两年的一些项目
嘉立创打样的单号三位数了，看了一下数据基于上每个月的免费打样券都用掉了 😂，感谢嘉立创为广大电子 DIY 爱好者提供的福利。
不管是复刻项目，还是原创项目，基本上都是为了学习某一类电路，或者是学习某一个芯片而去做的，更多是一个通过实践来学习的过程。
同时也感谢立创开源硬件平台上诸多的优秀开发者们，让我这个门外汉，即使没有从事这个行业，也可以通过开源项目去学习和整合，从而打造自己的硬件产品。
原创项目
这两年自己从想法、画 PCB、画外壳的完整原创项目越来越少了，但总归也还是做了几个，不过都偏向于简单一些的项目。

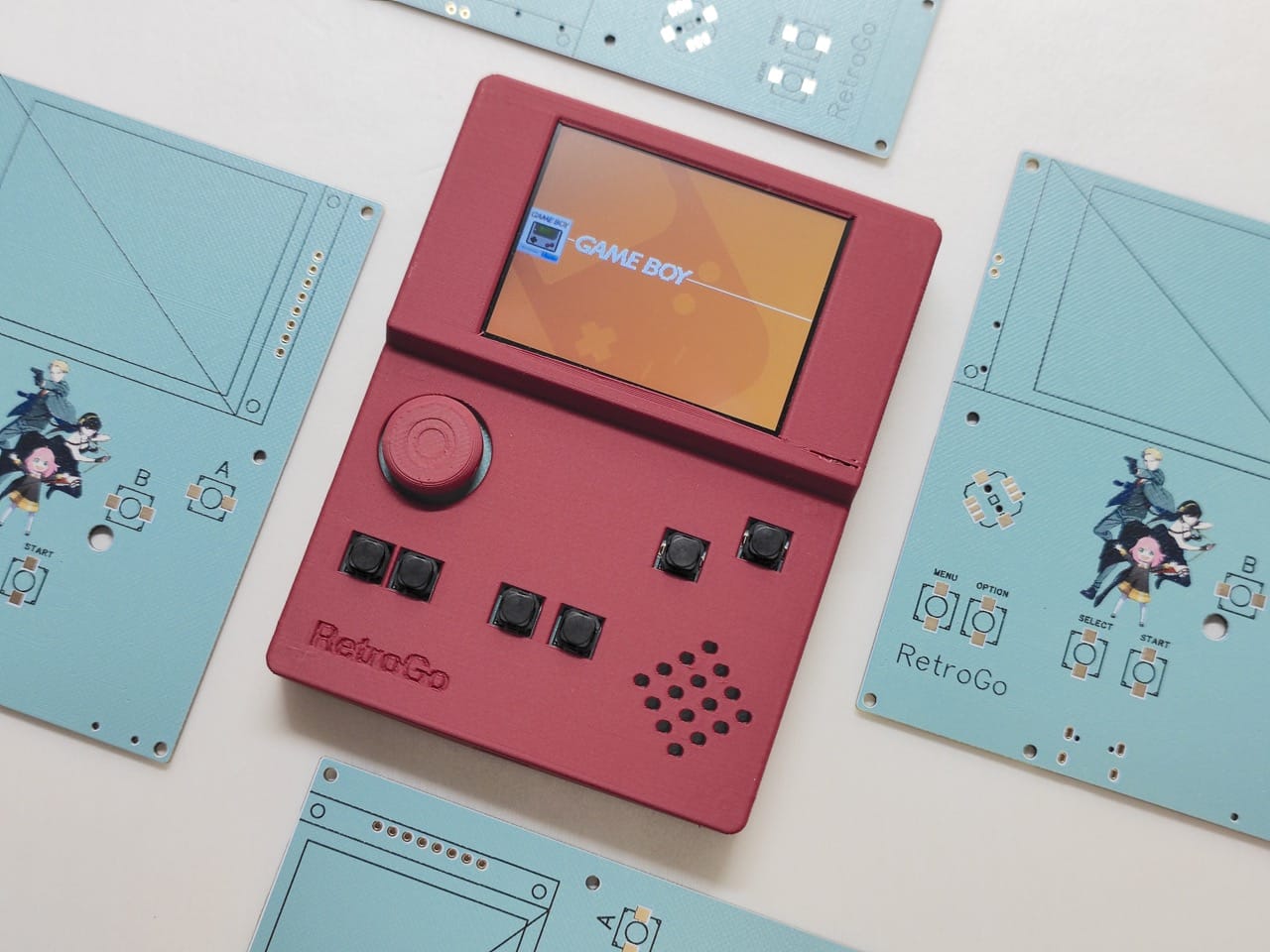

ESP32-S3 RetroGo GB/FC 模拟器游戏机
这是在看到 RetroGo 项目后，想做的一个游戏机。
之前已经在开源平台复刻过基于全志 V3S 或者 F1C200S 的游戏机，但是那些个游戏机做起来就比较复杂了，一方面是电路上比较复杂，另外一方面就是基于 Linux 的固件折腾起来比较复杂。
而 RetroGo 项目可以直接跑在 ESP32-S3 这个 MCU 上，不要锂电池充放电的话，只需要一个 I2S 功放芯片就可以完成整个电路了，刚好立创开源平台搞了彩色丝印券活动，就顺便拿这个做了个游戏机～
这个项目本身没有什么难度，作者本身也通过宏定义的方式提供了足够灵活的定制性。在这个项目里最重要的就是找到了国产替代的 I2S 功放芯片 NS4168 😃。

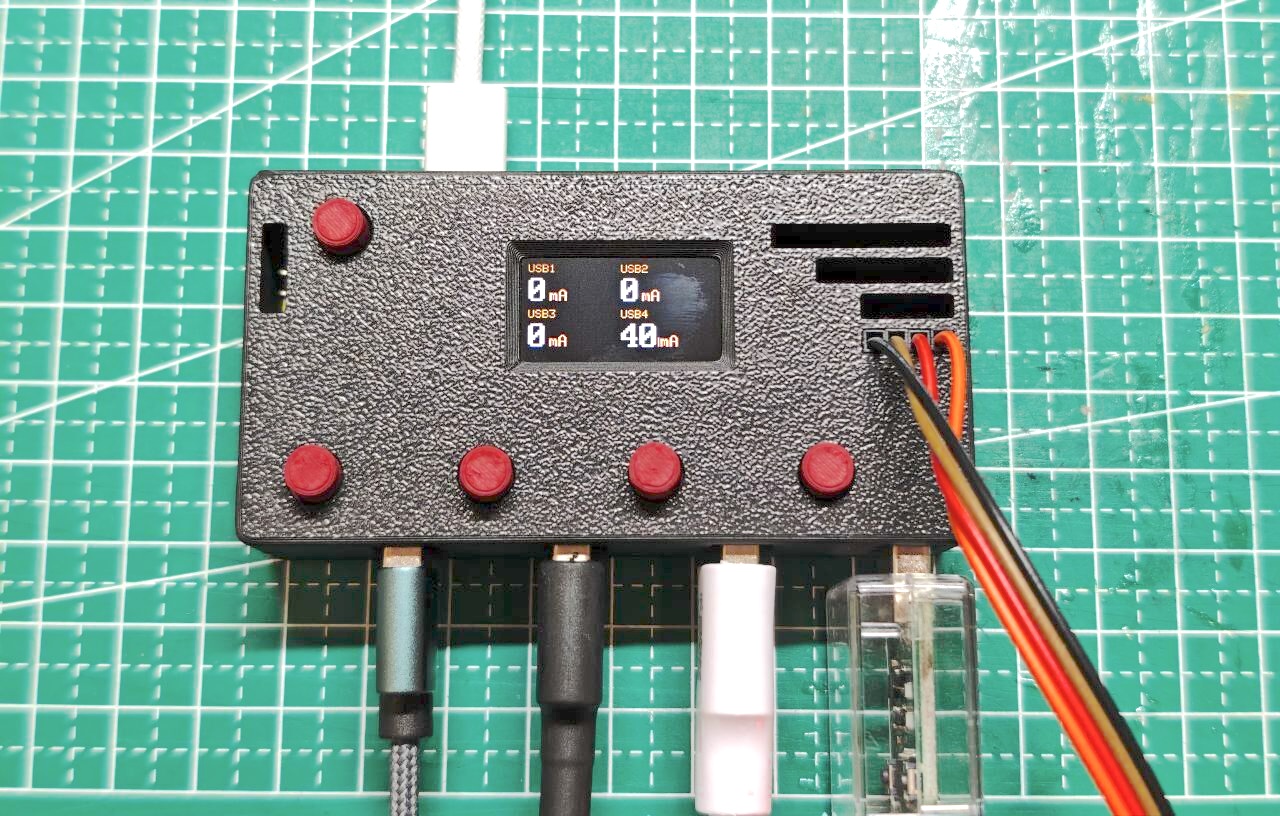

CH339 USB Hub 带屏显 4 口电流检测
USB Hub 项目之前做过好几个，SL2.1A、CH334R、VL822 等，但是一直想要个对于电子 DIY 来说，功能更丰富的 USB Hub，USB 速度反而不是最重要的，大部分场景下，MCU 的 USB 通信速度不会超过 USB 2.0 480Mbps。
刚好在看沁恒的 USB 芯片造型时看到这个板载了 UART、SPI、I2C 等接口的 USB Hub 芯片，刚好在这之前也用了 CH32V006 驱动了 0.96 寸 TFT LCD，感觉是可以自己做一个更适合电子 DIY 爱好者的 USB Hub，因此就自己设计了这个 USB Hub。
主要解决开发过程中几个痛点：
- 可以实时看电流，对于功耗有个大概了解
- 可以单手切换设备电源通断，在烧录或者 Reset 时比较友好
- 板载 UART，不用额外接 USB 转串口来接收 MCU 日志

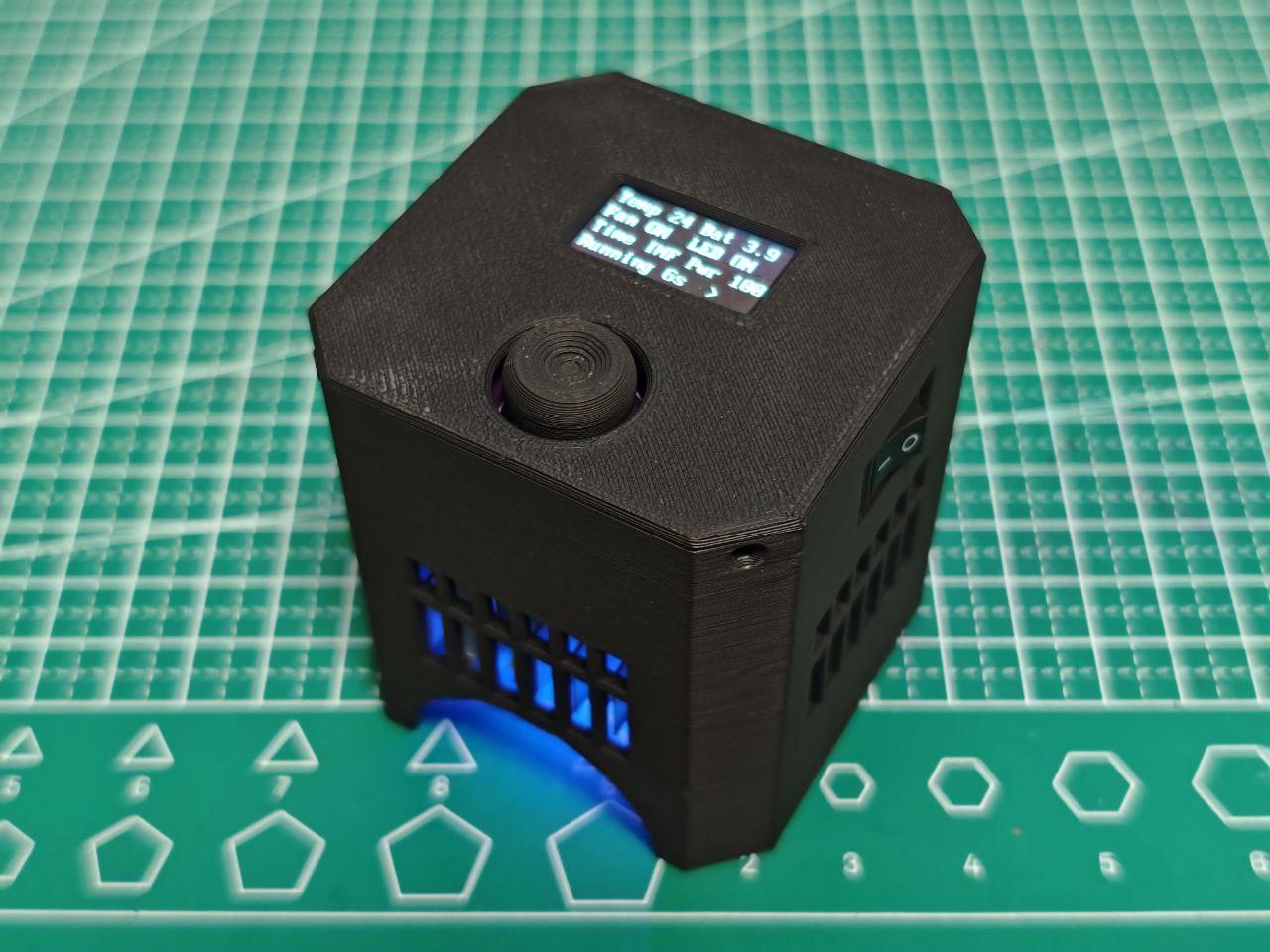

CH32V003 智能紫外线固化灯
这个是在接触到 CH32V003 这款 7 毛钱 32 位 RISC-V MCU 后做的项目，起因是因为那段时间经常使用 UV 胶，但是卖家送的 UV 灯很小，功率又相当低，固化起来总是相当不方便。
刚好那段时间了解了一下 LED 驱动、热敏电阻测温相关的知识，就想着直接自己做一个了。
因为用了 2W 的灯珠，工作时电流比较高，为了偷懒直接用了个船形开关控制整体电源，不过实际应该是可以使用电子开关 + MOS 管来优化的。

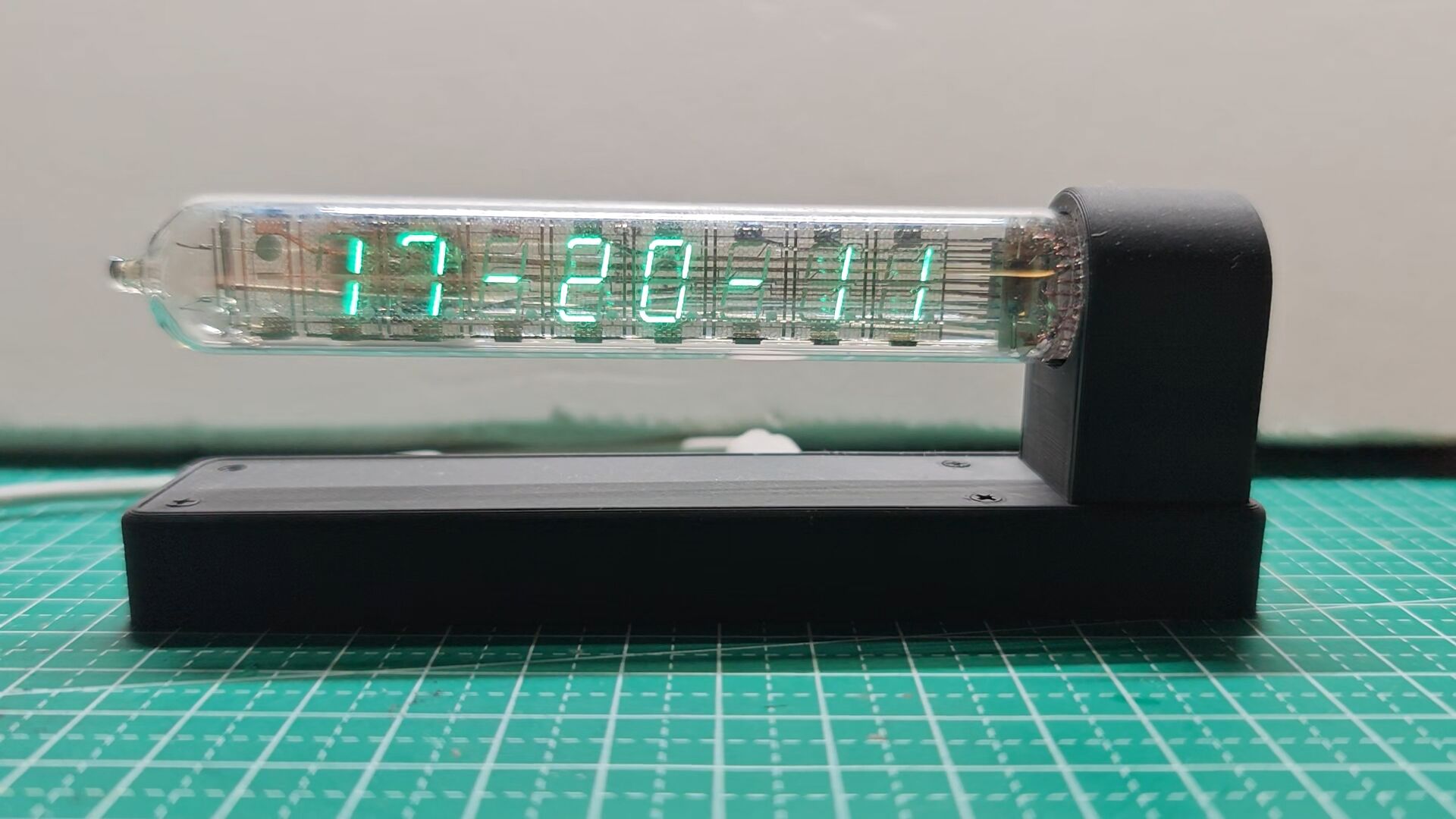

IV-18 荧光管时钟
本来是想做辉光管时钟的，不过辉光管实在太贵了，后来用 LED 显示屏模拟做了个 🙈（见 AI 干了一半活，做个 LCD 模拟辉光管时钟）。
后来了解到了荧光管，这个比辉光管可便宜多了，8 位的也才 90 多元，不像辉光管一颗就要 60 元多了。
另外就是荧光管使用的电压比辉光管更低，驱动起来还是稍微方便一点。顺便学习了 HV5812 这颗高压 LED 驱动。
另外这个项目的固件也是用 AI 生成的，全程没写代码，这种量级的项目，感觉完全不需要人工参与了 😃。
复刻项目
USB 3.0 系列（VL822、GL3224、RTL8156B、ASM2362）
从左到右依次为 RTL8156B 2.5G 网卡、GL3224 读卡器、ASM2362 NVME SSD 硬盘盒，大体都是复刻成功的，中间碰到最大的困难就是 QFN 和 LQFP 焊接困难 😂。VL822 USB Hub 的照片不知道在哪里，找不到了。
其中 RTL8156B 没有固件，导致在电脑上识别时，MAC 地址全为 0，使用上存在一些问题。
虽然这些项目都涉及到了高速电路，USB 3.0 10Gbps 的速度，但是整体按照嘉立创阻抗神器去计算线宽和间距，也没碰到过啥大问题。
等再有时间了，再把 USB PD 高低压切换学会了，把全功能 USB Hub 给做出来 😃。
键盘系列

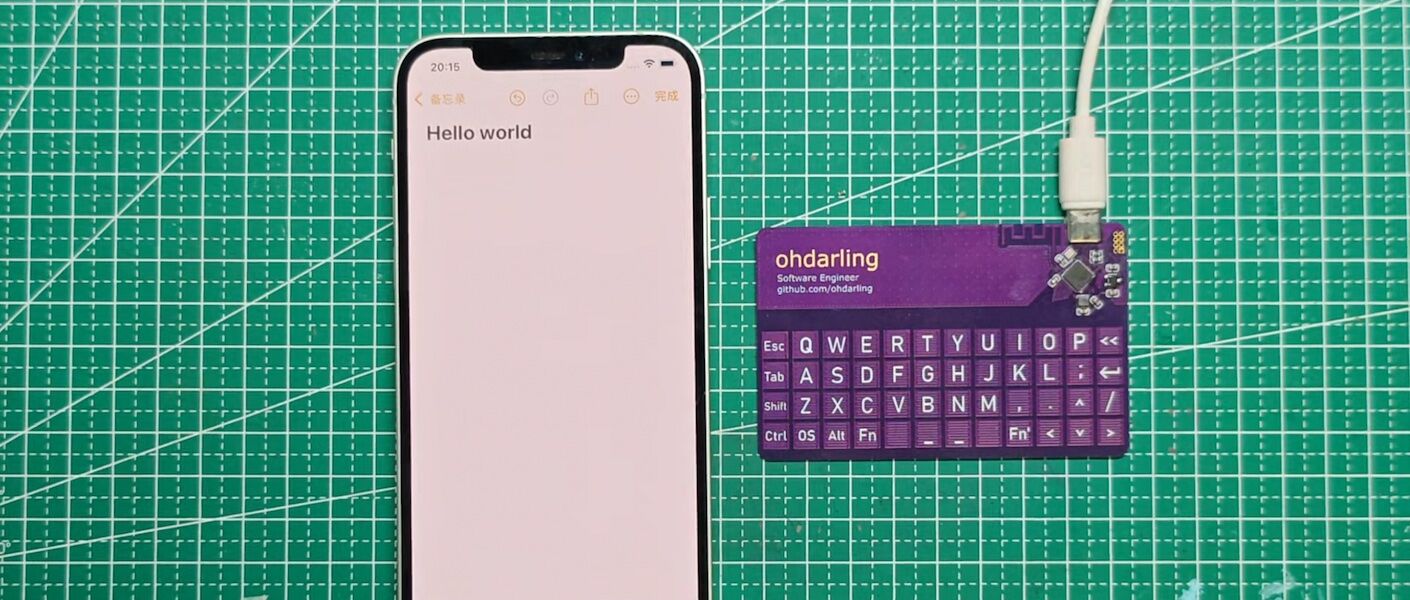

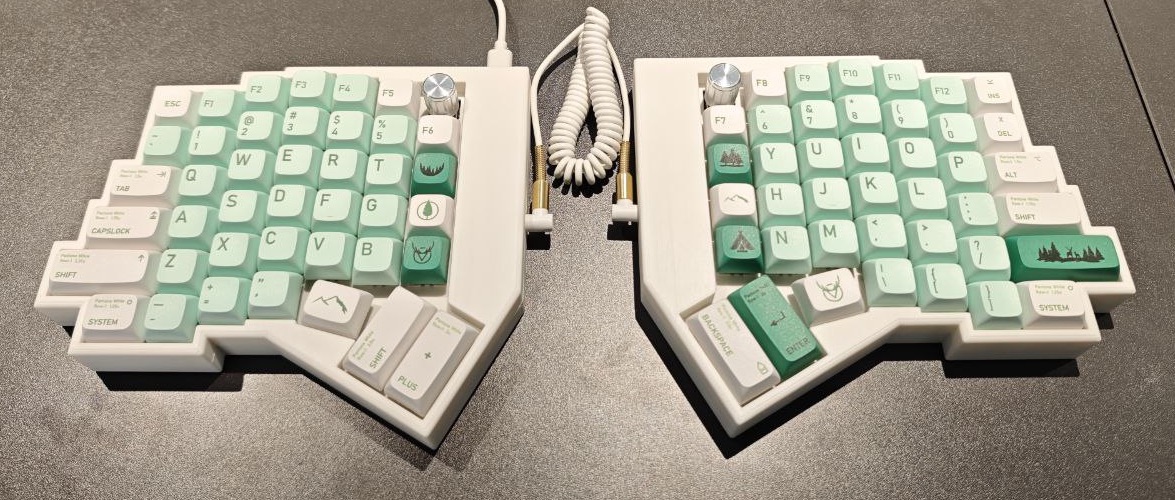

另外一类这两年做的多的项目就是键盘了，包括一开始的 ATmega32，然后到 STM32，然后 Pico，以及复刻老外做的纯 PCB 键盘用的 CH585，总算是搞明白了键盘的原理。
另外固件也学习了一下 QMK，定义了一些自定义布局什么的，不过到最后还是觉得 87 键最适合，所有需要切层的键盘布局使用起来心智负担都太高，最终都放弃了，换回了 Keychron K8 🙈。

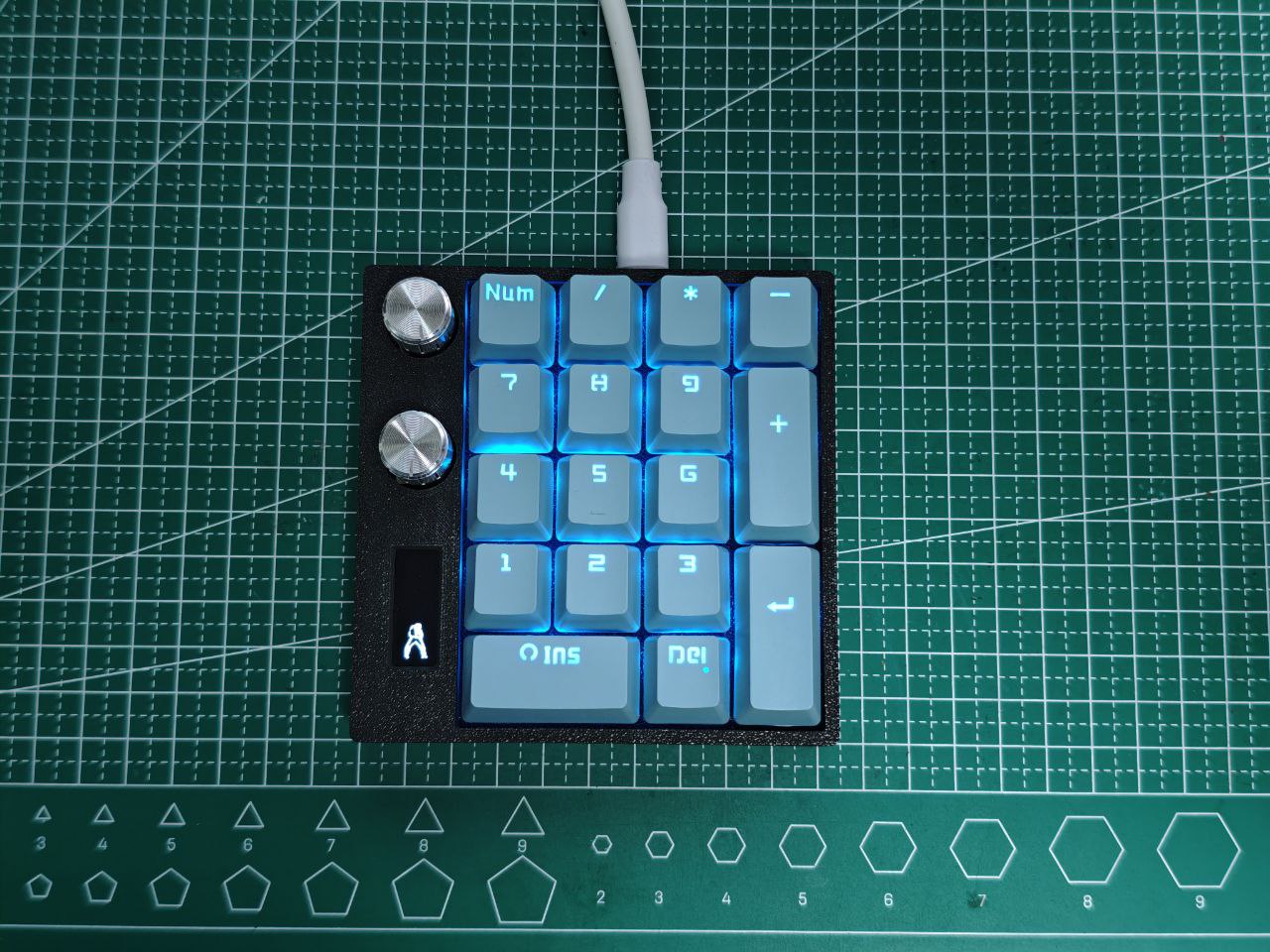

做个基于STM32+QMK的茶轴机械数字小键盘，带编码器和OLED屏幕～
这两年没添置啥工具
示波器、3D 打印机、激光雕刻机啥的早就都有了，这两年基本没买什么工具，最主要的就是在做 ESP32 DIY 卫星时，重新买了个电铬铁，相比之前的电铬铁，果然效果还是好少，焊接 GND 焊盘时化锡也快很多，应该更早一点买的。
总结
又一年过去啦，总的来说，这两年还是有一些收获的，希望 2026 年，能有更多进步 🥳。
也祝所有电子 DIY 爱好者们在新的一年有更多收获～～
