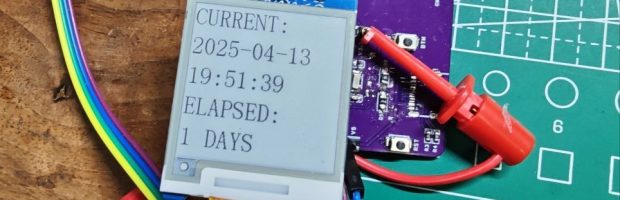

放假了玩点轻松的,最近为了玩电子墨水屏,搞了个电子墨水屏驱动板,用 ESP32 来驱动是很方便了,不过想试试用 CH32V003 这种入门级的芯片玩玩看,顺便也学习一下墨水屏的驱动。
这里使用的墨水屏是 1.54 英寸,通信接口是 SPI,驱动代码直接找了微雪的示例程序改写成使用 CH32V003 的库。

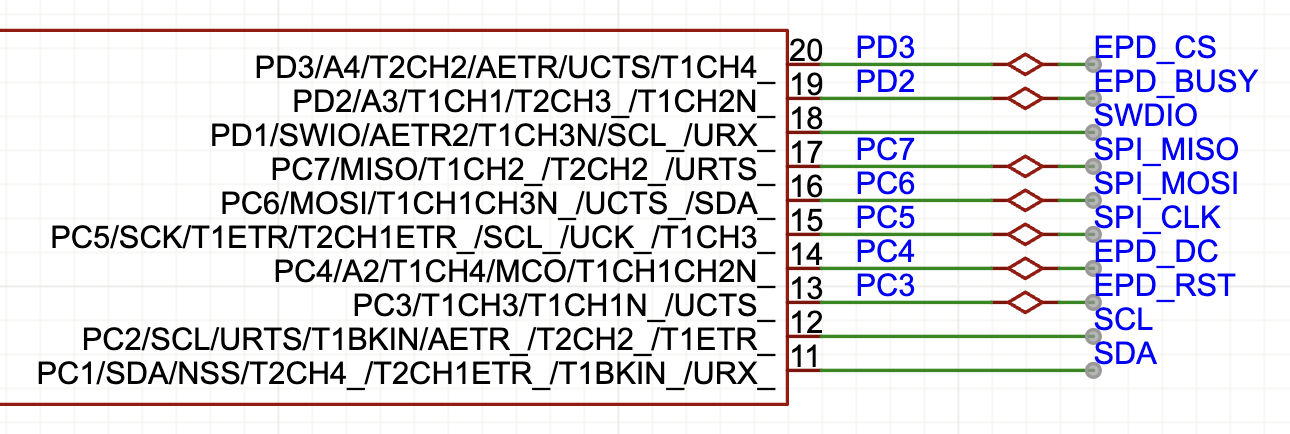

硬件连接
CH32V003 有一个 SPI 接口,这里与电子墨水屏通信使用四线 SPI,需要额外准备一个 DC 引脚,SPI MISO 不需要使用,这里直接悬空了。
除了标准的 SPI MOSI、CLK 需要使用指定的引脚,其他引脚都使用软件方式操作,特别是 SPI CS,这里连到了 PD3。
墨水屏其他几个引脚的连接:
- CS -> PD3
- BUSY -> PD2
- DC -> PC4
- RST -> PC3
使用 SPI 总线
SPI 驱动直接使用 CH32V003EVT 中的例程就可以了,不过需要注意的是,例程中的一些参数需要根据墨水屏的特性进行修改,主要修改有以下几个地方:
- SPI_DataSize:需要修改为 8b
