7毛钱的 MCU CH32V003 驱动 1.54 寸电子墨水屏

放假了玩点轻松的,最近为了玩电子墨水屏,搞了个电子墨水屏驱动板,用 ESP32 来驱动是很方便了,不过想试试用 CH32V003 这种入门级的芯片玩玩看,顺便也学习一下墨水屏的驱动。

这里使用的墨水屏是 1.54 英寸,通信接口是 SPI,驱动代码直接找了微雪的示例程序改写成使用 CH32V003 的库。

硬件连接

CH32V003 有一个 SPI 接口,这里与电子墨水屏通信使用四线 SPI,需要额外准备一个 DC 引脚,SPI MISO 不需要使用,这里直接悬空了。

除了标准的 SPI MOSI、CLK 需要使用指定的引脚,其他引脚都使用软件方式操作,特别是 SPI CS,这里连到了 PD3。

墨水屏其他几个引脚的连接:

  • CS -> PD3
  • BUSY -> PD2
  • DC -> PC4
  • RST -> PC3

ch32v003-eink-driver-1

使用 SPI 总线

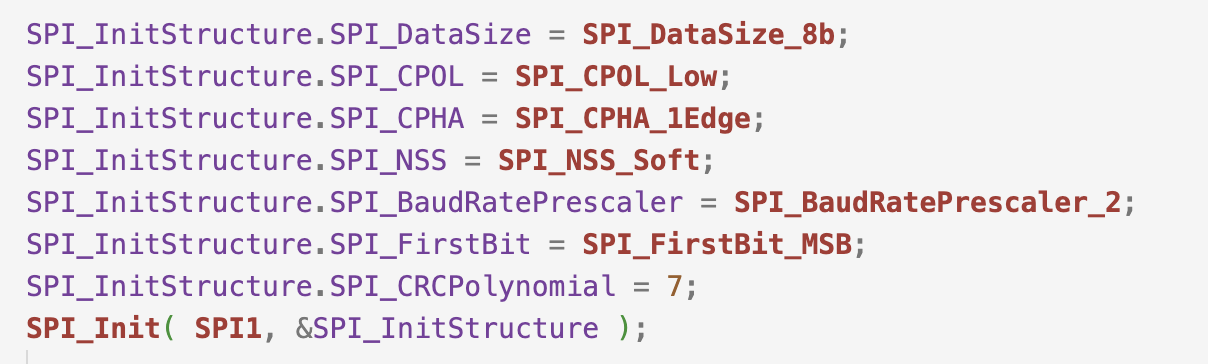

SPI 驱动直接使用 CH32V003EVT 中的例程就可以了,不过需要注意的是,例程中的一些参数需要根据墨水屏的特性进行修改,主要修改有以下几个地方:

  • SPI_DataSize:需要修改为 8b
  • SPI_CPOL:需要修改为 Low
  • SPI_CPHA:需要修改为 1Edge
  • SPI_BaudRatePrescaler:需要修改为 2 或 4

其他的可以保持一致。

ch32v003-eink-driver-2

这里比较奇怪的就是 SPI_BaudRatePrescaler 参数,只有在 2 和 4 时墨水屏可以正常工作,再大的值墨水屏就不响应了,不知道是什么原因。

也怀疑过是不是分频大了墨水屏不能兼容,尝试修改过 CH32V003 的时钟设置,从 48MHz 换成 24MHz,仍然是 2 和 4 可以工作,比较奇怪。

启用外设时钟

测试工程的代码也是基于之前的项目改的,之前的工程也都是基于 CH32V003-GameConsole 改的,里面有一系列用于快速操作寄存器的宏,例如 PIN_high(PC4) 这样的方式来输出高电平。

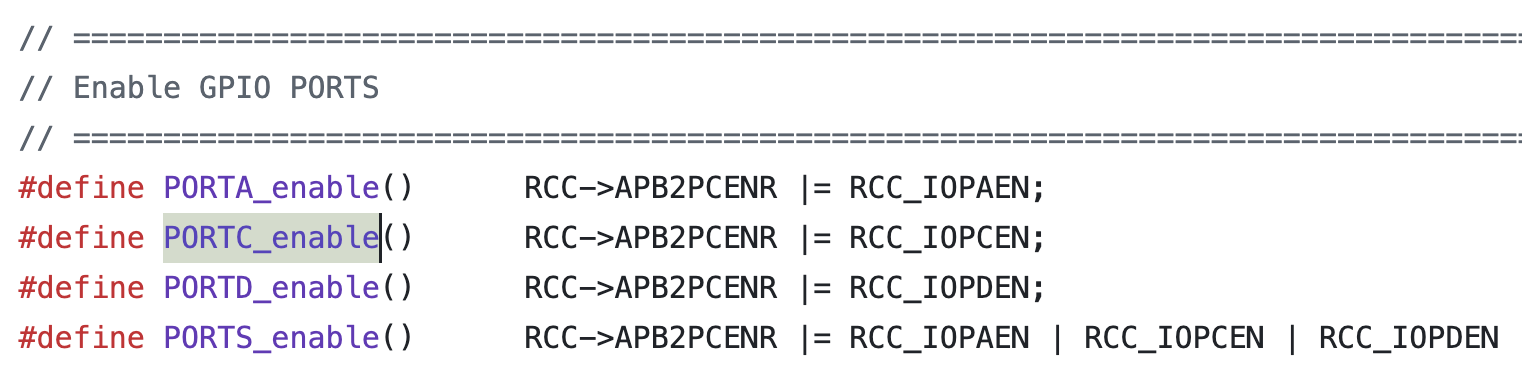

但是在实际使用过程中发现有些时候不生效,需要使用官方示例的 GPIO 初始化代码先初始化一下,对比了下初始化过程,才发现需要启动外设时钟,而在 gpio.h 中也有相应的代码。

在使用 PIN_high 这样的操作之前,使用 PORTC_enable() 来启用一下对应组的引脚时钟就可以了。

ch32v003-eink-driver-3

这个也算是解决了之前写代码时为什么 PIN_high 不能像预期一样工作的疑惑。

字体取模

之前工程中的字体大小是 8x16 的,并且是按纵向 8 位方式取模的,在电子墨水屏上显示会有问题,方向不对。

电子墨水屏一般来说初始化时,设置的显存坐标增长方式是 X+ Y+,这就要重新给字体取模来显示。

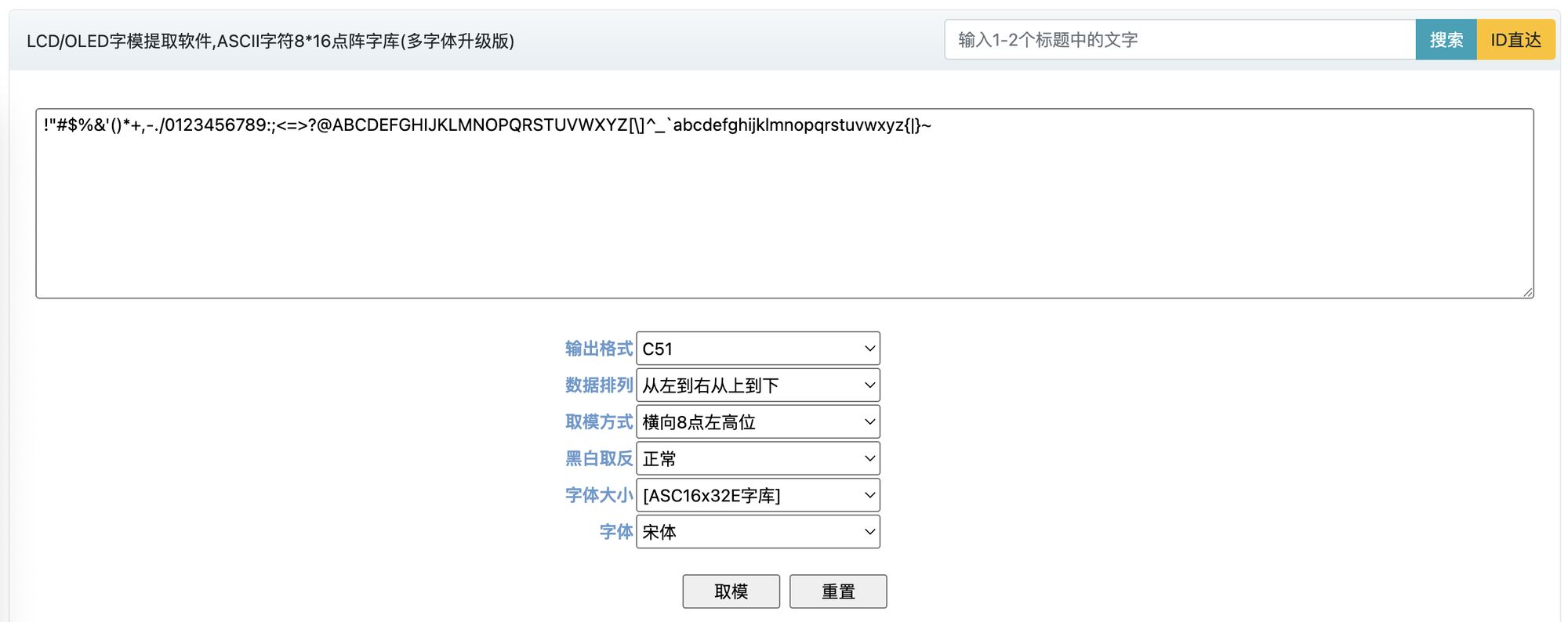

另外因为要显示得大一点,也要重新换个字体大小,换成 16x32 像素,就在网上找到了个在线取模工具:https://www.23bei.com/tool/226.html

ch32v003-eink-driver-4

不过这里还有个问题,ASCII 可见字符有 95 个,字体大小使用 16x32 的话,一个字母需要 16x32/8=64 个字节,那么 95 个字符的话,就需要 95x64=6,080 个字节,这对于 CH32V003 的 16K Flash 来说压力还是有点大的。

果然在后来写代码的时候,Flash 直接就不够用了,就把小写字母部分删除掉了,能节省个 2K 不到的空间。

绘制字符

和之前使用 12864 OLED 不同的是,1.54 寸电子墨水屏的分辨率是 200x200,如果要在内存中保留一个全量的 framebuffer 的话,是完全不现实的,因此只能即时绘制输出了

另外由于在 X 轴方向是一字节 8 像素的方式进行绘制,在没有 framebuffer 的情况下,就很难在 X 轴方进行像素级别的控制了。

不过这个问题也不大,后续在界面设计上避免就可以,本来也没准备打算显示啥复杂图片 🙈。

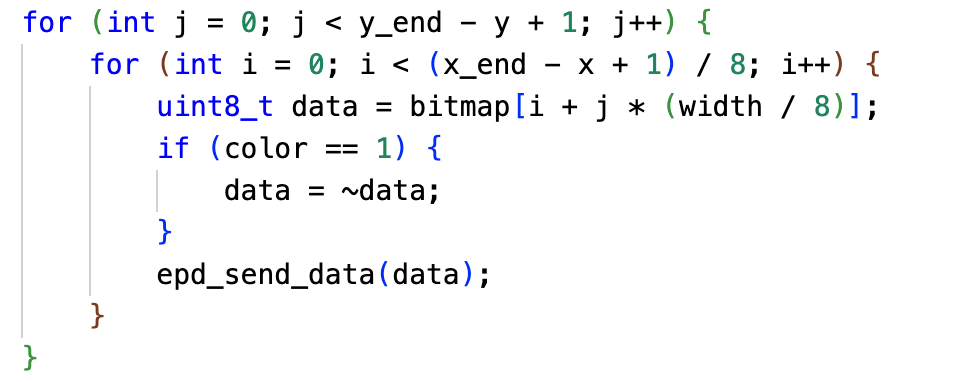

先有一个基本的 XBMP 绘制方法,改成适配 X 方向 8 位取模的字体:

ch32v003-eink-driver-5

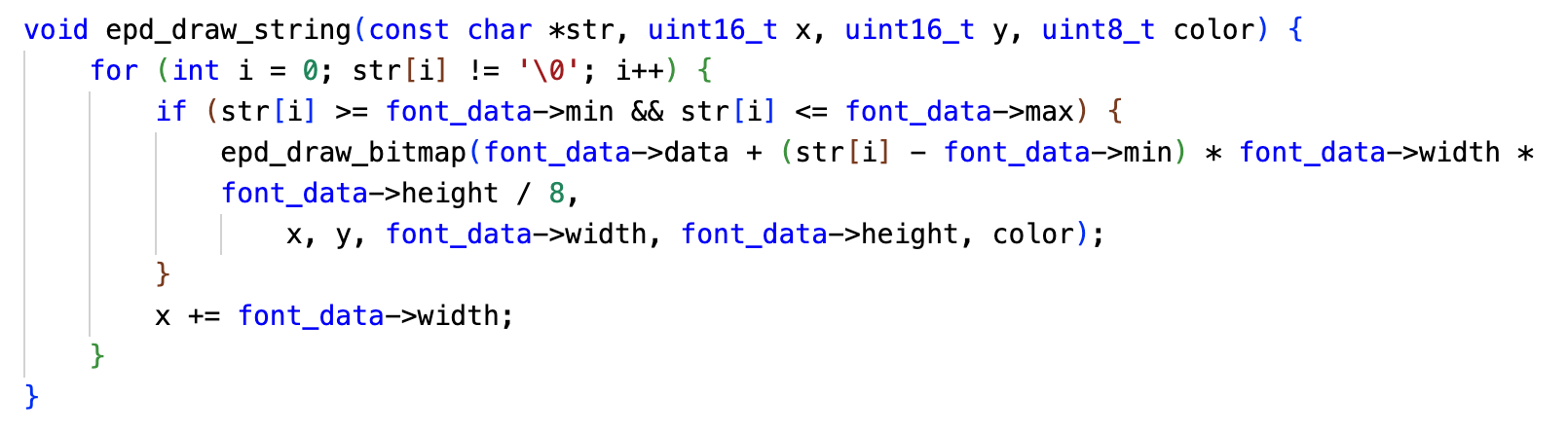

然后按顺序显示文本的字体图片就可以了:

ch32v003-eink-driver-6

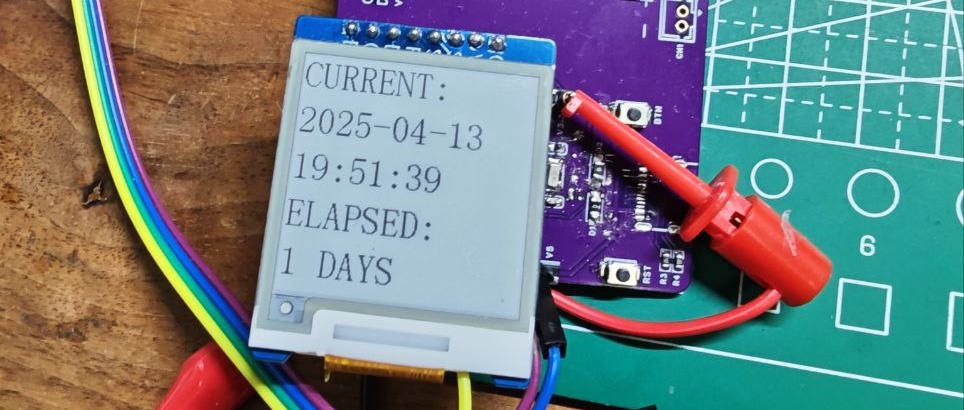

运行效果

感觉 16x32 的字体大小在 1.54 寸上看起来效果还可以。

ch32v003-eink-driver-7

参考资料
